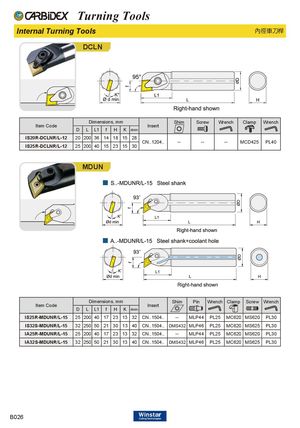

DCLN
| Item Code | D | D L | imen L1 | sion f | s, m H | m K | dmin | Insert | Shim | Screw | Wrench | Clamp | Wrench |
| IS20R-DCLNR/L-12 IS25R-DCLNR/L-12 | 20 25 | 200 200 | 36 40 | 14 15 | 18 23 | 15 15 | 28 30 | CN..1204.. | -- | -- | -- | MCD425 | PL40 |
MDUN
| Item Code | D | D L | imen L1 | sion f | s, m H | m K | dmin | Insert | Shim | Pin | Wrench | Clamp | Screw | Wrench |
| IS25R-MDUNR/L-15 | 25 | 200 | 40 | 17 | 23 | 13 | 32 | CN..1504.. | -- | MLP44 | PL25 | MC620 | MS620 | PL30 |
| IS32S-MDUNR/L-15 | 32 | 250 | 50 | 21 | 30 | 13 | 40 | CN..1504.. | DMS432 | MLP46 | PL25 | MC620 | MS625 | PL30 |
| IA25R-MDUNR/L-15 | 25 | 200 | 40 | 17 | 23 | 13 | 32 | CN..1504.. | -- | MLP44 | PL25 | MC620 | MS620 | PL30 |
| IA32S-MDUNR/L-15 | 32 | 250 | 50 | 21 | 30 | 13 | 40 | CN..1504.. | DMS432 | MLP46 | PL25 | MC620 | MS625 | PL30 |
