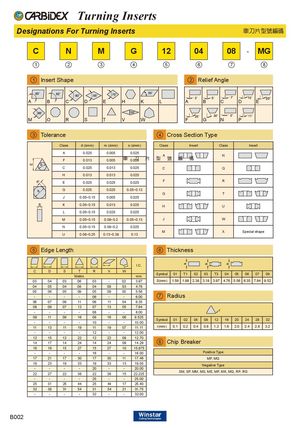

Designations For Turning Inserts 車刀片型號編碼

C		N	M	G	12		04	08	-	MG
1		2	3	4	5		6	7			8
1	Insert Shape					2	Relief Angle

A	B C		D	E	H	K L	A	E D B C
M	O R		S	T	V	W	F	P G N
3	Tolerance					4 Cross Section Type
	Class		d (±mm)	m (±mm)	s (±mm)	Class	Insert	Insert Class
	A		0.025	0.005	0.025
						A		N
	F		0.013	0.005	車 0.025刀	型片號	編碼
	C		0.025	0.013	0.025	C		Q
	H		0.013	0.013	0.025
	E		0.025	0.025	0.025	F		R
	G		0.025	0.025	0.05~0.13
						G		T
	J	0.05~0.15		0.005	0.025
	K	0.05~0.15		0.013	0.025	H		U
	L	0.05~0.15		0.025	0.025
	M	0.05~0.15		0.08~0.2	0.05~0.13	J		W
	N	0.05~0.15		0.08~0.2	0.025
						M		Special shape X
	U	0.08~0.25		0.13~0.38	0.13
5	Edge Length					6 Thickness

I.C.

C D S T R V W

		Symbol	01	T1	02	03	T3	04	05	06	07	09
Metric	mm

03	04	03	06	03	-	02	3.97	S(mm)	1.59 1.98 2.38 3.18 3.97 4.76 5.56 6.35 7.94 9.52
04	05	04	08	04	08	S3	4.76
05	06	05	09	05	09	03	5.56		Radius
-	-	-	-	06	-	-	6.00	7
06	07	06	11	06	11	04	6.35
08	09	07	13	07	13	05	7.94
-	-	-	-	08	-	-	8.00
09	11	09	16	09	16	06	9.525

Symbol 01 02 04 08 12 16 20 24 28 32

-	-	-	-	10	-	-	10.00
11	13	11	19	11	19	07	11.11	3.2 2.8 2.4 2.0 1.6 1.2 0.4 0.2 0.1 r(mm) 0.8
-	-	-	-	12	-	-	12.00
12	15	12	22	12	22	08	12.70	Chip Breaker
14	17	14	24	14	24	09	14.29	8
16	19	15	27	15	27	10	15.875
-	-	-	-	16	-	-	16.00	Positive Type
17	21	17	30	17	30	11	17.46	MP, MG
19	23	19	33	19	33	13	19.05	Negative Type
-	-	-	-	20	-	-	20.00
22	27	22	38	22	38	15	22.225	SM, SP, MM, MS, ME, MP, MK, MG, RP, RG
-	-	-	-	25	-	-	25.00
25	31	25	44	25	44	17	25.40
