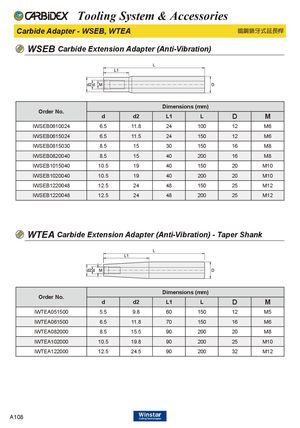

Carbide Adapter - WSEB, WTEA 鎢鋼鎖牙式延長桿
WSEB Carbide Extension Adapter (Anti-Vibration)
| Od N | Dimensi | ons (mm) | ||||
| rer o. | d | d2 | L1 | L | D | M |
| IWSEB0610024 | 6.5 | 11.8 | 24 | 100 | 12 | M6 |
| IWSEB0615024 | 6.5 | 11.5 | 24 | 150 | 12 | M6 |
| IWSEB0815030 | 8.5 | 15 | 30 | 150 | 16 | M8 |
| IWSEB0820040 | 8.5 | 15 | 40 | 200 | 16 | M8 |
| IWSEB1015040 | 10.5 | 19 | 40 | 150 | 20 | M10 |
| IWSEB1020040 | 10.5 | 19 | 40 | 200 | 20 | M10 |
| IWSEB1220048 | 12.5 | 24 | 48 | 150 | 25 | M12 |
| IWSEB1220048 | 12.5 | 24 | 48 | 200 | 25 | M12 |
WTEA Carbide Extension Adapter (Anti-Vibration) - Taper Shank
| Order No | Dimensio | ns (mm) | ||||
| . | d | d2 | L1 | L | D | M |
| IWTEA051500 | 5.5 | 9.8 | 60 | 150 | 12 | M5 |
| IWTEA061500 | 6.5 | 11.8 | 70 | 150 | 16 | M6 |
| IWTEA082000 | 8.5 | 15.5 | 90 | 200 | 20 | M8 |
| IWTEA102000 | 10.5 | 19.8 | 90 | 200 | 25 | M10 |
| IWTEA122000 | 12.5 | 24.5 | 90 | 200 | 32 | M12 |
