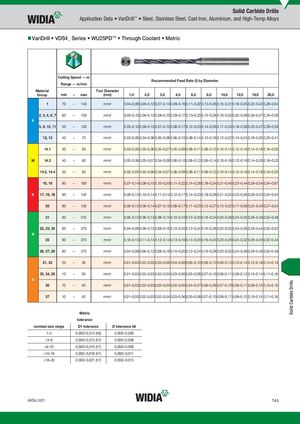

Application Data • VariDrill™ • Steel, Stainless Steel, Cast Iron, Aluminium, and High-Temp Alloys
VariDrill • VDS4_ Series • WU25PD™ • Through Coolant • Metric
| Cutting Rang | Spee e — m | d — vc /min | R | ecommended Feed | Rate (f) b | y Diamete | r | |||||||
| M | aterial | Tool Diameter | ||||||||||||
| G | roup | min | – | max | (mm) | 1,0 | 2,0 | 3,0 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 |
| 1 | 70 | – | 140 | mm/r | 0,04–0,09 | 0,05–0,12 | 0,07–0,14 0,08–0,16 | 0,11–0,22 | 0,13–0,26 | 0,15–0,31 | 0,18–0,3 | 5 0,22–0,4 | 2 0,28–0,54 | |
| P | 2, 3, 4, 6, 7 | 60 | – | 100 | mm/r | 0,05–0,10 | 0,06–0,13 | 0,08–0,15 0,09–0,17 | 0,13–0,23 | 0,15–0,28 | 0,19–0,33 | 0,22–0,3 | 8 0,26–0,4 | 7 0,34–0,59 |
| 5, 9, 10, 11 | 50 | – | 100 | mm/r | 0,05–0,10 | 0,06–0,13 | 0,07–0,15 0,08–0,17 | 0,12–0,23 | 0,14–0,28 | 0,17–0,33 | 0,19–0,3 | 8 0,23–0,4 | 7 0,29–0,59 | |
| 12, 13 | 40 | – | 70 | mm/r | 0,03–0,05 | 0,04–0,06 | 0,05–0,08 0,06–0,10 | 0,08–0,14 | 0,10–0,18 | 0,13–0,22 | 0,14–0,2 | 4 0,18–0,3 | 2 0,23–0,41 | |
| 14.1 | 30 | – | 50 | mm/r | 0,02–0,05 | 0,03–0,06 | 0,04–0,07 0,05–0,09 | 0,08–0,11 | 0,09–0,12 | 0,10–0,14 | 0,12–0,1 | 6 0,14–0,1 | 8 0,16–0,20 | |
| M | 14.3 | 40 | – | 60 | mm/r | 0,02–0,06 | 0,03–0,07 | 0,04–0,08 0,06–0,10 | 0,08–0,12 | 0,09–0,14 | 0,10–0,16 | 0,12–0,1 | 8 0,14–0,2 | 0 0,16–0,22 |
| 14.2, 14.4 | 30 | – | 50 | mm/r | 0,02–0,05 | 0,03–0,06 | 0,04–0,07 0,06–0,09 | 0,08–0,11 | 0,09–0,12 | 0,10–0,14 | 0,12–0,1 | 6 0,14–0,1 | 8 0,16–0,20 | |
| 15, 16 | 80 | – | 160 | mm/r | 0,07–0,14 | 0,08–0,15 | 0,10–0,20 0,11–0,22 | 0,14–0,28 | 0,18–0,34 | 0,21–0,40 | 0,23–0,4 | 4 0,28–0,5 | 4 0,34–0,67 | |
| K | 17, 18, 19 | 90 | – | 140 | mm/r | 0,09–0,13 | 0,10–0,14 | 0,11–0,14 0,12–0,17 | 0,14–0,23 | 0,18–0,28 | 0,21–0,32 | 0,23–0,3 | 6 0,28–0,4 | 3 0,34–0,54 |
| 20 | 80 | – | 130 | mm/r | 0,05–0,12 | 0,06–0,14 | 0,07–0,15 0,08–0,17 | 0,11–0,23 | 0,13–0,27 | 0,15–0,32 | 0,17–0,3 | 6 0,22–0,4 | 3 0,27–0,54 | |
| 21 | 90 | – | 315 | mm/r | 0,05–0,12 | 0,06–0,13 | 0,08–0,14 0,10–0,16 | 0,12–0,20 | 0,16–0,24 | 0,20–0,28 | 0,24–0,3 | 2 0,28–0,4 | 0 0,32–0,48 | |
| N | 22, 23, 24 | 90 | – | 270 | mm/r | 0,04–0,08 | 0,06–0,12 | 0,08–0,16 0,10–0,20 | 0,12–0,24 | 0,16–0,28 | 0,20–0,32 | 0,24–0,3 | 6 0,28–0,4 | 4 0,32–0,52 |
| 25 | 90 | – | 270 | mm/r | 0,10–0,13 | 0,11–0,14 | 0,12–0,14 0,13–0,16 | 0,14–0,20 | 0,16–0,24 | 0,20–0,28 | 0,24–0,3 | 2 0,28–0,4 | 0 0,32–0,44 | |
| 26, 27, 28 | 90 | – | 270 | mm/r | 0,04–0,08 | 0,06–0,12 | 0,08–0,16 0,10–0,20 | 0,12–0,24 | 0,16–0,28 | 0,20–0,32 | 0,24–0,3 | 6 0,28–0,4 | 0 0,32–0,48 | |
| 31, 32 | 20 | – | 30 | mm/r | 0,01–0,04 | 0,02–0,05 | 0,03–0,06 0,04–0,08 | 0,06–0,10 | 0,08–0,12 | 0,09–0,13 | 0,10–0,1 | 4 0,12–0,1 | 6 0,14–0,18 | |
| 33, 34, 35 | 10 | – | 30 | mm/r | 0,01–0,03 | 0,02–0,03 | 0,02–0,04 0,03–0,06 | 0,05–0,08 | 0,07–0,10 | 0,08–0,11 | 0,09–0,1 | 2 0,10–0,1 | 4 0,11–0,16 | |
| S | 36 | 10 | – | 40 | mm/r | 0,01–0,03 | 0,02–0,03 | 0,02–0,04 0,02–0,05 | 0,04–0,07 | 0,06–0,09 | 0,07–0,10 | 0,08–0,1 | 1 0,09–0,1 | 3 0,10–0,15 |
| 37 | 10 | – | 40 | mm/r | 0,01–0,03 | 0,02–0,03 | 0,02–0,04 0,03–0,06 | 0,05–0,08 | 0,07–0,10 | 0,08–0,11 | 0,09–0,1 | 2 0,10–0,1 | 4 0,11–0,16 |
tolerance
| nominal size range | D1 tolerance | D tolerance h6 | |
| 1–3 | 0,000/-0,014 (h8) | 0,000/-0,006 |
| nominal size range | tolerance D1 tolerance | D tolerance h6 |
| 1–3 | 0,000/-0,014 (h8) | 0,000/-0,006 |
| >3–6 | 0,000/-0,012 (h7) | 0,000/-0,008 |
| >6–10 | 0,000/-0,015 (h7) | 0,000/-0,009 |
| >10–18 | 0,000/-0,018 (h7) | 0,000/-0,011 |
| >18–20 | 0,000/-0,021 (h7) | 0,000/-0,013 |
