Application Data • Series D001 D011 2838 4001 • VariMill™ GP

Series D001 D011 2838 4001 • TiAlN • VariMill GP

Side Milling (A) Recommended feed per tooth (fz = mm/th) for side milling (A). TiAlN and Slotting (B) For slotting (B), reduce fz by 20%. Cutting

	A	B	Speed — vc		D1 — Diameter
				m/min
Material

Group			ae ap ap	min		max mm	20,0 18,0 16,0 14,0 12,0 10,0 8,0 6,0 5,0 4,0 3,0 2,0 1,0
	0	Ap1 max 0,1 x D	0,5 x D	150 – 200		fz	0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114
	1	Ap1 max 0,1 x D	0,5 x D	150 – 200		fz	0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114
P	2	Ap1 max 0,1 x D	0,5 x D	140 – 190		fz	0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114
	3	Ap1 max 0,1 x D	0,5 x D	120 – 160		fz	0,006 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101
	4	Ap1 max 0,1 x D	0,5 x D	90	– 150	fz	0,005 0,010 0,016 0,021 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088
	1	Ap1 max 0,1 x D	0,5 x D	90	– 115	fz	0,006 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101
M
	2	Ap1 max 0,1 x D	0,5 x D	60	–	80 fz	0,005 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081
	1	Ap1 max 0,1 x D	0,5 x D	120 – 150		fz	0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114
K
	2	Ap1 max 0,1 x D	0,5 x D	110 – 140		fz	0,006 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101

NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for ﬁnishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.

Series D001 D011 2838 4001 • Uncoated • VariMill GP

Side Milling (A) Recommended feed per tooth (fz = mm/th) for side milling (A). uncoated and Slotting (B) For slotting (B), reduce fz by 20%.

	Sid an	e Milling d Slotting	(A) (B)	unco	ated			Recom	mended f Fo	eed per t r slotting	ooth (fz (B), redu	= mm/th) ce fz by	for side 20%.	milling (A	).
Material	A		B	Cutt Speed m/m	ing — vc in						D1 — D	iameter
Group	ap	ae	ap	min	max	mm	1,0	2,0	3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
0	Ap1 max	0,1 x D	0,5 x D	120 –	160	fz	0,007	0,014	0,021	0,028	0,044	0,060	0,072	0,083	0,101	0,114
P 1	Ap1 max	0,1 x D	0,5 x D	120 –	160	fz	0,007	0,014	0,021	0,028	0,044	0,060	0,072	0,083	0,101	0,114
2	Ap1 max	0,1 x D	0,5 x D	112 –	152	fz	0,007	0,014	0,021	0,028	0,044	0,060	0,072	0,083	0,101	0,114

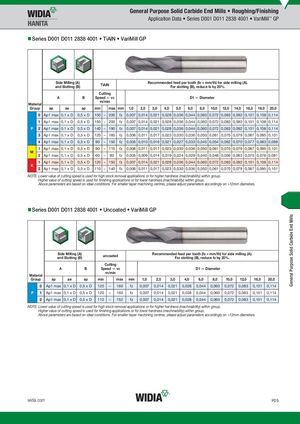

Общий каталог Widia 2017 - страница 1303
