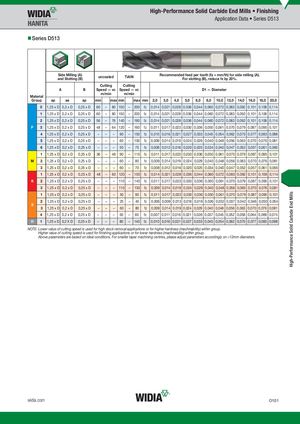

Application Data • Series D513
Series D513
| S a | ide Milling nd Slottin | (A) g (B) | unc | oat | ed | TiA | lN | Recom | mende | d feed For sl | per to otting ( | oth (fz B), redu | = mm/ ce fz | th) for by 20% | side m . | illing (A | ). | |||||
| Material | A | B | Cut Spee m/ | tin d — mi | g vc n | C Spe | utt ed m/m | ing — vc in | D | 1 — Di | amete | r | ||||||||||
| Group | ap | ae | ap | min | max | min | max | mm | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 | ||
| 0 | 1,25 x D | 0,2 x D | 0,25 x D | 60 | – | 80 | 150 | – | 200 | fz | 0,014 | 0,021 | 0,028 | 0,036 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 |
| 1 | 1,25 x D | 0,2 x D | 0,25 x D | 60 | – | 80 | 150 | – | 200 | fz | 0,014 | 0,021 | 0,028 | 0,036 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 |
| 2 | 1,25 x D | 0,2 x D | 0,25 x D | 56 | – | 76 | 140 | – | 190 | fz | 0,014 | 0,021 | 0,028 | 0,036 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 |
| P 3 | 1,25 x D | 0,2 x D | 0,25 x D | 48 | – | 64 | 120 | – | 160 | fz | 0,011 | 0,017 | 0,023 | 0,030 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 |
| 4 | 1,25 x D | 0,2 x D | 0,25 x D | – | – | – | 90 | – | 150 | fz | 0,010 | 0,016 | 0,021 | 0,027 | 0,033 | 0,045 | 0,054 | 0,062 | 0,070 | 0,077 | 0,083 | 0,088 |
| 5 | 1,25 x D | 0,2 x D | 0,25 x D | – | – | – | 60 | – | 100 | fz | 0,009 | 0,014 | 0,019 | 0,024 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 |
| 6 | 1,25 x D | 0,2 x D | 0,25 x D | – | – | – | 50 | – | 75 | fz | 0,008 | 0,012 | 0,016 | 0,020 | 0,025 | 0,034 | 0,040 | 0,047 | 0,052 | 0,057 | 0,061 | 0,065 |
| 1 | 1,25 x D | 0,2 x D | 0,25 x D | 36 | – | 46 | 90 | – | 115 | fz | 0,011 | 0,017 | 0,023 | 0,030 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 |
| M 2 | 1,25 x D | 0,2 x D | 0,25 x D | – | – | – | 60 | – | 80 | fz | 0,009 | 0,014 | 0,019 | 0,024 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 |
| 3 | 1,25 x D | 0,2 x D | 0,25 x D | – | – | – | 60 | – | 70 | fz | 0,008 | 0,012 | 0,016 | 0,020 | 0,025 | 0,034 | 0,040 | 0,047 | 0,052 | 0,057 | 0,061 | 0,065 |
| 1 | 1,25 x D | 0,2 x D | 0,25 x D | 48 | – | 60 | 120 | – | 150 | fz | 0,014 | 0,021 | 0,028 | 0,036 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 |
| K 2 | 1,25 x D | 0,2 x D | 0,25 x D | – | – | – | 110 | – | 140 | fz | 0,011 | 0,017 | 0,023 | 0,030 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 |
| 3 | 1,25 x D | 0,2 x D | 0,25 x D | – | – | – | 110 | – | 130 | fz | 0,009 | 0,014 | 0,019 | 0,024 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 |
| 1 | 1,25 x D | 0,2 x D | 0,25 x D | – | – | – | 50 | – | 90 | fz | 0,011 | 0,017 | 0,023 | 0,030 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 |
| 2 | 1,25 x D | 0,2 x D | 0,25 x D | – | – | – | 25 | – | 40 | fz | 0,006 | 0,009 | 0,013 | 0,016 | 0,019 | 0,026 | 0,032 | 0,037 | 0,042 | 0,046 | 0,050 | 0,054 |
| S 3 | 1,25 x D | 0,2 x D | 0,25 x D | – | – | – | 60 | – | 80 | fz | 0,009 | 0,014 | 0,019 | 0,024 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 |
| 4 | 1,25 x D | 0,2 x D | 0,25 x D | – | – | – | 50 | – | 60 | fz | 0,007 | 0,011 | 0,016 | 0,021 | 0,026 | 0,037 | 0,045 | 0,052 | 0,058 | 0,064 | 0,069 | 0,074 |
| H 1 | 1,25 x D | 0,2 X D | 0,25 x D | – | – | – | 80 | – | 140 | fz | 0,010 | 0,016 | 0,021 | 0,027 | 0,033 | 0,045 | 0,054 | 0,062 | 0,070 | 0,077 | 0,083 | 0,088 |
Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.
