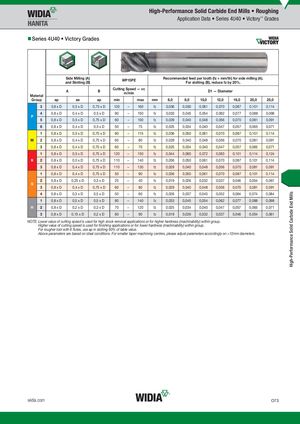

Application Data • Series 4U40 • Victory™ Grades
Series 4U40 • Victory Grades
| S a | ide Milling (A nd Slotting (B | ) ) | W | P15P | E | Recomm | ended feed For sl | per tooth otting (B), | (fz = mm/ reduce fz | th) for side by 20%. | milling (A | ). | ||
| A | B | Cutting | Spee m/min | d — vc | D1 | — Diame | ter | |||||||
| Material | ||||||||||||||
| Group | ap | ae | ap | min | max | mm | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | |
| 3 | 0,8 x D | 0,5 x D | 0,75 x D | 120 | – | 160 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| P 4 | 0,8 x D | 0,4 x D | 0,5 x D | 90 | – | 150 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 |
| 5 | 0,8 x D | 0,5 x D | 0,75 x D | 60 | – | 100 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 6 | 0,8 x D | 0,4 x D | 0,5 x D | 50 | – | 75 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 |
| 1 | 0,8 x D | 0,5 x D | 0,75 x D | 90 | – | 115 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| M 2 | 0,8 x D | 0,4 x D | 0,75 x D | 60 | – | 80 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 3 | 0,8 x D | 0,4 x D | 0,75 x D | 60 | – | 70 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 |
| 1 | 0,8 x D | 0,5 x D | 0,75 x D | 120 | – | 150 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 |
| K 2 | 0,8 x D | 0,5 x D | 0,75 x D | 110 | – | 140 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| 3 | 0,8 x D | 0,4 x D | 0,75 x D | 110 | – | 130 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 1 | 0,8 x D | 0,4 x D | 0,75 x D | 50 | – | 90 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| S 2 | 0,8 x D | 0,25 x D | 0,3 x D | 25 | – | 40 | fz | 0,019 | 0,026 | 0,032 | 0,037 | 0,046 | 0,054 | 0,061 |
| 3 | 0,8 x D | 0,4 x D | 0,75 x D | 60 | – | 80 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 4 | 0,8 x D | 0,3 x D | 0,5 x D | 50 | – | 60 | fz | 0,026 | 0,037 | 0,045 | 0,052 | 0,064 | 0,074 | 0,084 |
| 1 | 0,8 x D | 0,5 x D | 0,5 x D | 80 | – | 140 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 |
| H 2 | 0,8 x D | 0,2 x D | 0,3 x D | 70 | – | 120 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 |
| 3 | 0,8 x D | 0,15 x D | 0,2 x D | 60 | – | 90 | fz | 0,019 | 0,026 | 0,032 | 0,037 | 0,046 | 0,054 | 0,061 |
Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. For rougher tool with 6 flutes, use ap in slotting 60% of table value. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.
