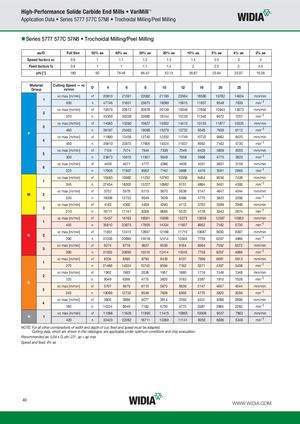

Application Data • Series 5777 577C 57N8 • Trochoidal Milling/Peel Milling

Series 5777 577C 57N8 • Trochoidal Milling/Peel Milling

ae/D	Full Slot	50%	ae	40% ae	30% ae	20% ae	10	% ae	5% ae	4% ae	2% ae
Speed factors	vc 0.9	1		1.1	1.2	1.3		1.4	2.5	3	4
Feed factors	fz 0.8	1		1	1.1	1.4		2	2.5	3	4.4
phi [°]	180	90		78.46	66.42	53.13	3	6.87	25.84	23.07	16.26
Material Group	Cutting Speed — vc m/min	D	4	6	8	10	12	16	20	25
1	vc max [m/min]	vf	20610	21591	22082	21199	20364	18586	16782	14604	mm/min
	600	n	47746	31831	23873	19099	15915	11937	9549	7639	min-1
	vc max [m/min]	vf	19579	20512	20978	20139	19346	17656	15943	13873	mm/min
2	570	n	45359	30239	22680	18144	15120	11340	9072	7257	min-1
3	vc max [m/min]	vf	14585	15280	15627	15002	14412	13153	11877	10335	mm/min
	480	n	38197	25465	19099	15279	12732	9549	7639	6112	min-1
P 4	vc max [m/min]	vf	11890	12456	12740	12230	11749	10722	9682	8425	mm/min
	450	n	35810	23873	17905	14324	11937	8952	7162	5730	min-1
5	vc max [m/min]	vf	7134	7474	7644	7338	7049	6433	5809	5055	mm/min
	300	n	23873	15915	11937	9549	7958	5968	4775	3820	min-1
6	vc max [m/min]	vf	4459	4671	4777	4586	4406	4021	3631	3159	mm/min
	225	n	17905	11937	8952	7162	5968	4476	3581	2865	min-1
	vc max [m/min]	vf	10483	10982	11232	10783	10358	9454	8536	7428	mm/min
1	345	n	27454	18303	13727	10982	9151	6864	5491	4393	min-1
	vc max [m/min]	vf	5707	5979	6115	5870	5639	5147	4647	4044	mm/min
M 2	240	n	19099	12732	9549	7639	6366	4775	3820	3056	min-1
	vc max [m/min]	vf	4162	4360	4459	4280	4112	3753	3389	2949	mm/min
3	210	n	16711	11141	8356	6685	5570	4178	3342	2674	min-1
1	vc max [m/min]	vf	15457	16193	16561	15899	15273	13939	12587	10953	mm/min
	450	n	35810	23873	17905	14324	11937	8952	7162	5730	min-1
K 2	vc max [m/min]	vf	11851	12415	12697	12189	11710	10687	9650	8397	mm/min
	390	n	31035	20690	15518	12414	10345	7759	6207	4966	min-1
3	vc max [m/min]	vf	9274	9716	9937	9539	9164	8364	7552	6572	mm/min
	390	n	31035	20690	15518	12414	10345	7759	6207	4966	min-1
	vc max [m/min]	vf	8204	8595	8790	8439	8107	7399	6681	5813	mm/min
1	270	n	21486	14324	10743	8594	7162	5371	4297	3438	min-1
	vc max [m/min]	vf	1902	1993	2038	1957	1880	1716	1549	1348	mm/min
2	120	n	9549	6366	4775	3820	3183	2387	1910	1528	min-1
S	vc max [m/min]	vf	5707	5979	6115	5870	5639	5147	4647	4044	mm/min
3	240	n	19099	12732	9549	7639	6366	4775	3820	3056	min-1
	vc max [m/min]	vf	3805	3986	4077	3914	3760	3431	3098	2696	mm/min
4	180	n	14324	9549	7162	5730	4775	3581	2865	2292	min-1
	vc max [m/min]	vf	11098	11626	11890	11415	10965	10008	9037	7863	mm/min
H 1	420	n	33423	22282	16711	13369	11141	8356	6685	5348	min-1

NOTE: For all other combinations of width and depth of cut, feed and speed must be adapted. Cutting data, which are shown in this catalogue, are applicable under optimum conditions and chip evacuation. Recommended ae: 0,04 x D, phi~23°, ap = ap max Speed and feed: 4% ae
