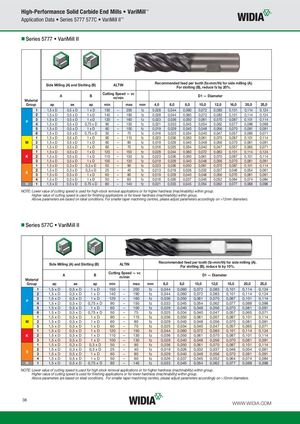

Application Data • Series 5777 577C • VariMill II™
- Series 5777 • VariMill II
Recommended feed per tooth (fz=mm/th) for side milling (A). Side Milling (A) and Slotting (B) ALTIN For slotting (B), reduce fz by 20%. Cutting Speed — vc
| A | B | D1 — Diameter | ||
| m/min | ||||
| Material |
| Group | ap | ae | ap | min | max | mm | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | ||
| 1 | 1,5 x D | 0,5 x D | 1 x D | 150 | – | 200 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 | |
| 2 | 1,5 x D | 0,5 x D | 1 x D | 140 | – | 190 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 | |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 120 | – | 160 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 | |
| P | ||||||||||||||||
| 4 | 1,5 x D | 0,5 x D | 0,75 x D | 90 | – | 150 | fz | 0,021 | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 | |
| 5 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 100 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
| 6 | 1,5 x D | 0,5 x D | 0,75 x D | 50 | – | 75 | fz | 0,016 | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 | |
| 1 | 1,5 x D | 0,5 x D | 1 x D | 90 | – | 115 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 | |
| M | 2 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 80 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 70 | fz | 0,016 | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 | |
| 1 | 1,5 x D | 0,5 x D | 1 x D | 120 | – | 150 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 | |
| K | 2 | 1,5 x D | 0,5 x D | 1 x D | 110 | – | 130 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 100 | – | 130 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
| 1 | 1,5 x D | 0,3 x D | 0,3 x D | 50 | – | 90 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 | |
| 2 | 1,5 x D | 0,3 x D | 0,3 x D | 25 | – | 40 | fz | 0,013 | 0,019 | 0,026 | 0,032 | 0,037 | 0,046 | 0,054 | 0,061 | |
| S | ||||||||||||||||
| 3 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 80 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
| 4 | 1,5 x D | 0,5 x D | 1 x D | 50 | – | 60 | fz | 0,016 | 0,026 | 0,037 | 0,045 | 0,052 | 0,064 | 0,074 | 0,084 | |
| H | 1 | 1,5 x D | 0,5 x D | 0,75 x D | 80 | – | 140 | fz | 0,021 | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 |
NOTE: Lower value of cutting speed is used for high-stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.
- Series 577C • VariMill II
Recommended feed per tooth (fz=mm/th) for side milling (A). Side Milling (A) and Slotting (B) ALTIN For slotting (B), reduce fz by 10%. Cutting Speed — vc
| A | B | D1 — Diameter | ||
| m/min | ||||
| Material |
| Group | ap | ae | ap | min | max | mm | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | ||
| 1 | 1,5 x D | 0,5 x D | 1 x D | 150 | – | 200 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 | |
| 2 | 1,5 x D | 0,5 x D | 1 x D | 140 | – | 190 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 | |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 120 | – | 160 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 | |
| P | |||||||||||||||
| 4 | 1,5 x D | 0,5 x D | 0,75 x D | 90 | – | 150 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 | |
| 5 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 100 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
| 6 | 1,5 x D | 0,5 x D | 0,75 x D | 50 | – | 75 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 | |
| 1 | 1,5 x D | 0,5 x D | 1 x D | 90 | – | 115 | fz | 0,036 | 0,050 | 0,061 | 0,007 | 0,087 | 0,101 | 0,114 | |
| M | 2 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 80 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 70 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 | |
| 1 | 1,5 x D | 0,5 x D | 1 x D | 120 | – | 150 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 | |
| K | 2 | 1,5 x D | 0,5 x D | 1 x D | 110 | – | 130 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 100 | – | 130 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
| 1 | 1,5 x D | 0,3 x D | 0,3 x D | 50 | – | 90 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 | |
| 2 | 1,5 x D | 0,3 x D | 0,3 x D | 25 | – | 40 | fz | 0,019 | 0,026 | 0,032 | 0,037 | 0,046 | 0,054 | 0,061 | |
| S | |||||||||||||||
| 3 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 80 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
| 4 | 1,5 x D | 0,5 x D | 1 x D | 50 | – | 60 | fz | 0,026 | 0,037 | 0,045 | 0,052 | 0,064 | 0,074 | 0,084 | |
| H | 1 | 1,5 x D | 0,5 x D | 0,75 x D | 80 | – | 140 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 |
NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.
