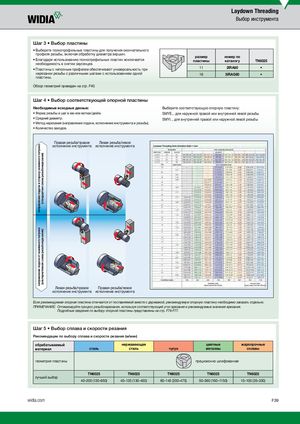

направление подачи в сторону зажимного патронанаправление подачи от зажимного патрона (стандартная схема резьбонарезания)(альтернативная схема резьбонарезания) Laydown Threading Выбор инструмента Шаг 3 • Выбор пластины • Выберите полнопрофильные пластины для получения окончательного профиля резьбы, включая обработку диаметра вершин. размер номер по • Благодаря использованию полнопрофильных пластин исключается пластины каталогу TN6025 необходимость в снятии заусенцев. • Пластины с неполным профилем обеспечивают универсальность при 11 2IRA60 • нарезании резьбы с различными шагами с использованием одной 16 3IRAG60 • пластины. Обзор геометрий приведен на стр. F40. Шаг 4 • Выбор соответствующей опорной пластины Необходимые исходные данные: Выберите соответствующую опорную пластину: • Форма резьбы и шаг в мм или витках/дюйм. SMYE... для наружной правой или внутренней левой резьбы • Средний диаметр. SMYI... для внутренней правой или наружной левой резьбы • Метод нарезания (направление подачи, исполнение инструмента и резьбы). • Количество заходов. Правая резьба/правое Левая резьба/левое исполнение инструмента исполнение инструмента Левая резьба/правое Правая резьба/левое исполнение инструмента исполнение инструмента Если рекомендуемая опорная пластина отличается от поставляемой вместе с державкой, рекомендуемую опорную пластину необходимо заказать отдельно. ПРИМЕЧАНИЕ: Оптимизируйте процесс резьбонарезания, используя соответствующий угол врезания и рекомендуемые значения врезания. Подробные сведения по выбору опорной пластины представлены на стр. F76-F77. Шаг 5 • Выбор сплава и скорости резания Рекомендации по выбору сплава и скорости резания (м/мин) обрабатываемый нержавеющая цветные жаропрочные материал сталь сталь чугун металлы сплавы геометрия пластины прецизионно шлифованная TN6025 TN6025 TN6025 TN6025 TN6025 лучший выбор 40–200 (130–650) 40–135 (130–450) 60–145 (200–475) 50–360 (160–1150) 10–100 (35–330) widia.com F39
