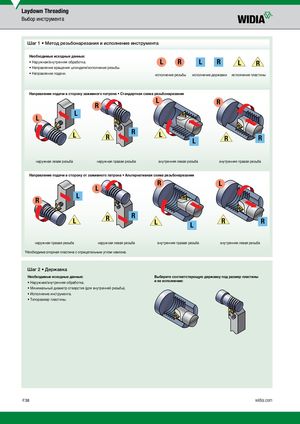

Laydown Threading Выбор инструмента Шаг 1 • Метод резьбонарезания и исполнение инструмента Необходимые исходные данные: • Наружная/внутренняя обработка. L R L R L R • Направление вращения шпинделя/исполнение резьбы. • Направление подачи. исполнение резьбы исполнение державки исполнение пластины Направление подачи в сторону зажимного патрона • Стандартная схема резьбонарезания R L R L L L RR L L R R наружная левая резьба наружная правая резьба внутренняя левая резьба внутренняя правая резьба Направление подачи в сторону от зажимного патрона • Альтернативная схема резьбонарезания L R L L R L R R L L R R наружная правая резьба наружная левая резьба внутренняя правая резьба внутренняя левая резьба *Необходима опорная пластина с отрицательным углом наклона. Шаг 2 • Державка Необходимые исходные данные: Выберите соответствующую державку под размер пластины • Наружная/внутренняя обработка. и ее исполнение: • Минимальный диаметр отверстия (для внутренней резьбы). • Исполнение инструмента. • Типоразмер пластины. F38 widia.com
