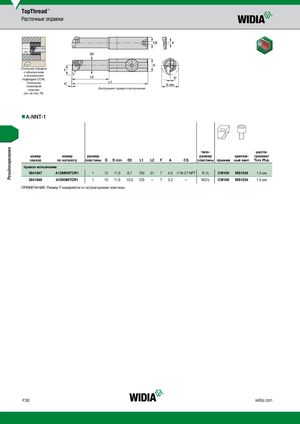

Резьбонарезание TopThread™ Расточные оправки Стальная оправка с обнижением и внутренним подводом СОЖ. Описание геометрий пластин Инструмент правого исполнения см. на стр. F8. nnA-NNT-1 типо- шести- номер номер размер размер крепеж- гранник/ заказа по каталогу пластины D D min D2 L1 L2 F A CS пластины прижим ный винт Torx Plus правое исполнение 3641647 A12MNNTOR1 1 12 11,5 8,7 150 31 7 4,0 1/16-27 NPT N.1L CM109 MS1034 1.5 мм 3641648 A10KNNTOR1 1 10 11,5 10,0 125 — 7 3,2 — NG1L CM109 MS1034 1.5 мм ПРИМЕЧАНИЕ: Размер F измеряется от острой кромки пластины. F30 widia.com
