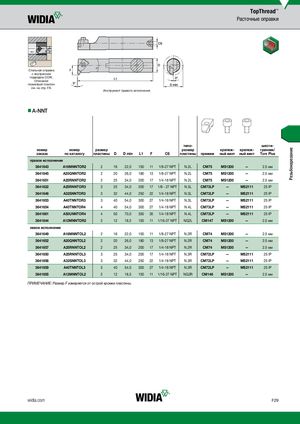

Каталог Widia токарный инструмент 2020 - страница 409

Резьбонарезание TopThread™ Расточные оправки Стальная оправка с внутренним подводом СОЖ. Описание геометрий пластин см. на стр. F8. Инструмент правого исполнения nnA-NNT типо- шести- номер номер размер размер крепеж- крепеж- гранник/ заказа по каталогу пластины D D min L1 F CS пластины прижим ный винт ный винт Torx Plus правое исполнение 3641643 A16MNNTOR2 2 16 22,0 150 11 1/8-27 NPT N.2L CM75 MS1200 — 2.5 мм 3641645 A20QNNTOR2 2 20 26,0 180 13 1/8-27 NPT N.2L CM75 MS1200 — 2.5 мм 3641651 A25RNNTOR2 2 25 34,0 200 17 1/4-18 NPT N.2L CM75 MS1200 — 2.5 мм 3641622 A25RNNTOR3 3 25 34,0 200 17 1/8 - 27 NPT N.3L CM73LP — MS2111 25 IP 3641646 A32SNNTOR3 3 32 44,0 250 22 1/4-18 NPT N.3L CM73LP — MS2111 25 IP 3641653 A40TNNTOR3 3 40 54,0 300 27 1/4-18 NPT N.3L CM73LP — MS2111 25 IP 3641654 A40TNNTOR4 4 40 54,0 300 27 1/4-18 NPT N.4L CM73LP — MS2111 25 IP 3641661 A50UNNTOR4 4 50 70,0 350 35 1/4-18 NPT N.4L CM73LP — MS2111 25 IP 3641644 A12MNNTOR2 2 12 18,5 150 11 1/16-27 NPT NG2L CM147 MS1200 — 2.5 мм левое исполнение 3641649 A16MNNTOL2 2 16 22,0 150 11 1/8-27 NPT N.2R CM74 MS1200 — 2.5 мм 3641652 A20QNNTOL2 2 20 26,0 180 13 1/8-27 NPT N.2R CM74 MS1200 — 2.5 мм 3641657 A25RNNTOL2 2 25 34,0 200 17 1/4-18 NPT N.2R CM74 MS1200 — 2.5 мм 3641650 A25RNNTOL3 3 25 34,0 200 17 1/4-18 NPT N.3R CM72LP — MS2111 25 IP 3641656 A32SNNTOL3 3 32 44,0 250 22 1/4-18 NPT N.3R CM72LP — MS2111 25 IP 3641659 A40TNNTOL3 3 40 54,0 300 27 1/4-18 NPT N.3R CM72LP — MS2111 25 IP 3641655 A12MNNTOL2 2 12 18,5 150 11 1/16-27 NPT NG2R CM146 MS1200 — 2.5 мм ПРИМЕЧАНИЕ: Размер F измеряется от острой кромки пластины. widia.com F29
