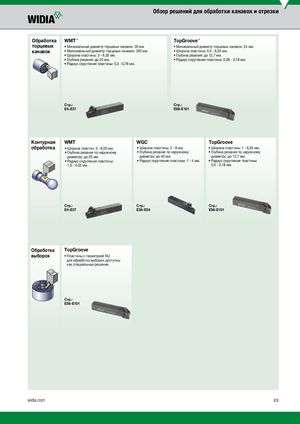

Обзор решений для обработки канавок и отрезки

Обработка WMT™TopGroove™
торцевых • Минимальный диаметр торцевых канавок: 30 мм.• Минимальный диаметр торцевых канавок: 24 мм.
канавок• Максимальный диаметр торцевых канавок: 205 мм.• Ширина пластины: 0,5 - 6,35 мм.
  • Ширина пластины: 3 - 6,35 мм.
  • Глубина резания: до 12,7 мм.
  • Глубина резания: до 25 мм.
  • Радиус скругления пластины: 0,09 - 3,18 мм.
  • Радиус скругления пластины: 0,3 - 0,76 мм.

Стр.: Стр.: E4–E37 E56–E101

Контурная WMTWGCTopGroove
обработка• Ширина пластин: 3 - 8,05 мм.• Ширина пластины: 2 - 8 мм.• Ширина пластины: 1 - 6,35 мм.
  • Глубина резания по наружному
  • Глубина резания по наружному
  • Глубина резания по наружному

диаметру: до 25 мм. диаметру: до 40 мм. диаметру: до 12,7 мм.

  • Радиус скругления пластины:
  • Радиус скругления пластины: 1 - 4 мм.
  • Радиус скругления пластины:

1,5 - 4,03 мм. 0,5 - 3,18 мм.

Стр.:Стр.:Стр.:
E4–E37E38–E54E56–E101

Обработка TopGroove

выборок Пластины с геометрией NU для обработки выборок доступны как специальные решения.

Стр.: E56–E101
