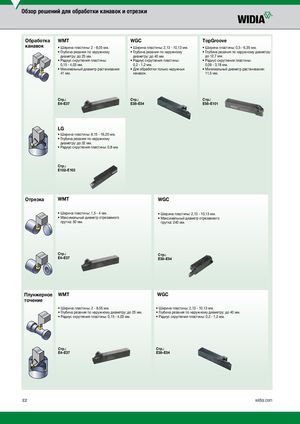

Каталог Widia токарный инструмент 2020 - страница 276

Обзор решений для обработки канавок и отрезки Обработка WMT WGC TopGroove канавок • Ширина пластины: 2 - 8,05 мм. • Ширина пластины: 2,13 - 10,13 мм. • Ширина пластины: 0,5 - 6,35 мм. • Глубина резания по наружному • Глубина резания по наружному • Глубина резания по наружному диаметру: диаметру: до 25 мм. диаметру: до 40 мм. до 12,7 мм. • Радиус скругления пластины: • Радиус скругления пластины: • Р адиус скругления пластины: 0,15 - 4,03 мм. 0,2 - 1,2 мм. 0,09 - 3,18 мм. • Минимальный диаметр растачивания: • Д ля обработки только наружных • М инимальный диаметр растачивания: 41 мм. канавок. 11,5 мм. Стр.: Стр.: Стр.: E4–E37 E38–E54 E56–E101 LG • Ширина пластины: 8,15 - 16,20 мм. • Глубина резания по наружному диаметру: до 32 мм. • Радиус скругления пластины: 0,8 мм. Стр.: E102–E103 Отрезка WMT WGC • Ширина пластины: 1,5 - 4 мм. • Ширина пластины: 2,13 - 10,13 мм. • Максимальный диаметр отрезаемого • Максимальный диаметр отрезаемого прутка: 50 мм. прутка: 240 мм. Стр.: Стр.: E4–E37 E38–E54 Плунжерное WMT WGC точение • Ширина пластины: 2 - 8,05 мм. • Ширина пластины: 2,13 - 10,13 мм. • Глубина резания по наружному диаметру: до 25 мм. • Глубина резания по наружному диаметру: до 40 мм. • Радиус скругления пластины: 0,15 - 4,03 мм. • Радиус скругления пластины: 0,2 - 1,2 мм. Стр.: Стр.: E4–E37 E38–E54 E2 widia.com
