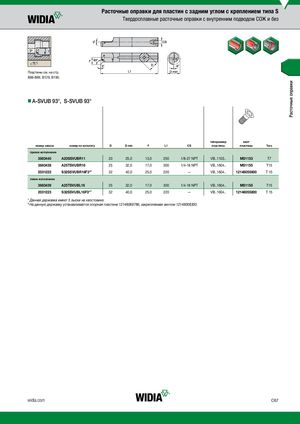

Каталог Widia токарный инструмент 2020 - страница 269
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Твердосплавные расточные оправки с внутренним подводом СОЖ и без
Пластины см. на стр. В88-В89, В129, В190.
nnA-SVUB 93°, S-SVUB 93°
| номер заказа | номер по каталогу | D | D min | F | L1 | CS | типоразмер пластины | винт пластины | Torx |
| правое исполнение | |||||||||
| 3883440 | A20SSVUBR11 | 20 | 25,0 | 13,0 | 250 | 1/8-27 NPT | VB..1103.. | MS1153 | T7 |
| 3883438 | A25TSVUBR16 | 25 | 32,0 | 17,0 | 300 | 1/4-18 NPT | VB..1604.. | MS1155 | T15 |
| 2031222 | S32SSVUBR16F31 | 32 | 40,0 | 25,0 | 220 | — | VB..1604.. | 12148055800 | T 15 |
| левое исполнение | |||||||||
| 3883439 | A25TSVUBL16 | 25 | 32,0 | 17,0 | 300 | 1/4-18 NPT | VB..1604.. | MS1155 | T15 |
| 2031223 | S32SSVUBL16F31 | 32 | 40,0 | 25,0 | 220 | — | VB..1604.. | 12148055800 | T 15 |
* Данная державка имеет 3 лыски на хвостовике. 1 На данную державку устанавливается опорная пластина 12148069786, закрепляемая винтом 12148008300.
