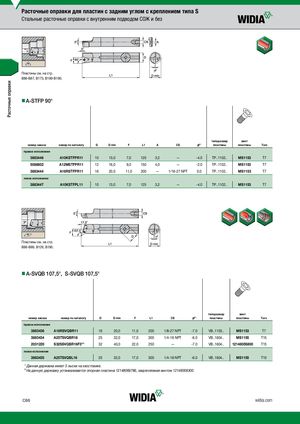

Каталог Widia токарный инструмент 2020 - страница 268
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В86-В87, В173, В189-В190.
nnA-STFP 90°
типоразмер винт
| номер заказа | номер по каталогу | D | D min | F | L1 | A | CS | γF° | пластины | пластины | Torx | |
| правое исполнение | ||||||||||||
| 3883446 | A10KSTFPR11 | 10 | 13,0 | 7,0 | 125 | 3,2 | — | -4.0 | TP..1102.. | MS1153 | T7 | |
| 5086802 | A12MSTFPR11 | 12 | 16,0 | 9,0 | 150 | 4,0 | — | -2.0 | TP..1102.. | MS1153 | T7 | |
| 3883444 | A16RSTFPR11 | 16 | 20,0 | 11,0 | 200 | — | 1/16-27 NPT | 0.0 | TP..1102.. | MS1153 | T7 | |
| левое исполнение | ||||||||||||
| 3883447 | A10KSTFPL11 | 10 | 13,0 | 7,0 | 125 | 3,2 | — | -4.0 | TP..1102.. | MS1153 | T7 |
Пластины см. на стр. В88-В89, В129, В190.
nnA-SVQB 107,5°, S-SVQB 107,5°
| номер заказа | номер по каталогу | D | D min | F | L1 | CS | γF° | типоразмер пластины | винт пластины | Torx |
| правое исполнение | ||||||||||
| 3883436 | A16RSVQBR11 | 16 | 20,0 | 11,0 | 200 | 1/8-27 NPT | -7.0 | VB..1103.. | MS1153 | T7 |
| 3883434 | A25TSVQBR16 | 25 | 32,0 | 17,0 | 300 | 1/4-18 NPT | -6.0 | VB..1604.. | MS1155 | T15 |
| 2031220 | S32SSVQBR16F31 | 32 | 40,0 | 22,0 | 250 | — | -7.0 | VB..1604.. | 12148055800 | T15 |
| левое исполнение | ||||||||||
| 3883435 | A25TSVQBL16 | 25 | 32,0 | 17,0 | 300 | 1/4-18 NPT | -6.0 | VB..1604.. | MS1155 | T15 |
* Данная державка имеет 3 лыски на хвостовике. 1 На данную державку устанавливается опорная пластина 12148069786, закрепляемая винтом 12148008300.
