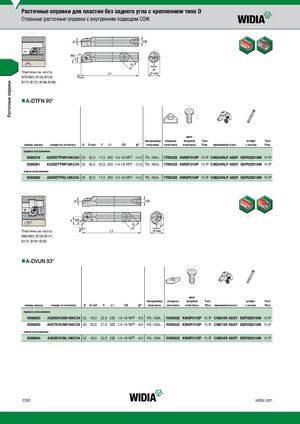

Каталог Widia токарный инструмент 2020 - страница 252
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В78-В85, В126-В128, В172-В173, В188-В188.
nnA-DTFN 90°
винт
| типоразмер | опорная | опорной | Torx | штифт | Torx | |||
| номер заказа | номер по каталогу | D | γF° CS L1 F D min пластины | пластина | пластины | Plus | прижимной узел с пазом | Plus |
| правое исполнение | ||||||||
| 5696219 | A25RDTFNR16KC04 | 25 32,0 17,0 200 1/4-18 NPT -14.0 TN..1604.. | ITSN323 KMSP315IP 15 IP CM234RLP ASSY SSP025016M 15 IP | |||||
| 5696261 | A32SDTFNR16KC04 | 32 40,0 22,0 250 1/4-18 NPT -12.0 TN..1604.. | ITSN323 KMSP315IP 15 IP CM234RLP ASSY SSP025016M 15 IP | |||||
| левое исполнение | ||||||||
| 5696260 | A25RDTFNL16KC04 | 25 32,0 17,0 200 1/4-18 NPT -14.0 TN..1604.. | ITSN323 KMSP315IP 15 IP CM234RLP ASSY SSP025016M 15 IP |
Пластины см. на стр. В89-В93, В130-В131, В174, В191-В192.
nnA-DVUN 93°
винт
| типоразмер | опорная | опорной | Torx | штифт | Torx | ||||
| номер заказа | номер по каталогу | D | γF° CS L1 F D min пластины | пластина | пластины | Plus | прижимной узел | с пазом | Plus |
| правое исполнение | |||||||||
| 5696263 | A32SDVUNR16KC04 | 32 40,0 22,0 250 1/4-18 NPT -9.0 VN..1604.. | IVSN322 KMSP315IP | 15 IP | CM234R ASSY SSP025016M 15 IP | ||||
| 5696265 | A40TDVUNR16KC04 | 40 50,0 27,0 300 1/4-18 NPT -8.0 VN..1604.. | IVSN322 KMSP315IP | 15 IP | CM215R ASSY SSP025016M 15 IP | ||||
| левое исполнение | |||||||||
| 5696264 | A32SDVUNL16KC04 | 32 40,0 22,0 250 1/4-18 NPT -9.0 VN..1604.. | IVSN322 KMSP315IP | 15 IP | CM234R ASSY SSP025016M 15 IP |
