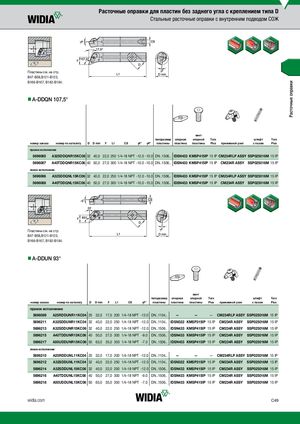

Каталог Widia токарный инструмент 2020 - страница 251
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В47-В58,В121-В123, В166-В167, В182-В184.
nnA-DDQN 107,5°
винт
| типоразмер | опорная | опорной | Torx | штифт | Torx | |||||||||
| номер заказа | номер по каталогу | D D min | F | L1 | CS | γF° | γP° | пластины | пластина | пластины | Plus | прижимной узел | с пазом | Plus |
правое исполнение
| 5696085 | A32SDDQNR15KC06 32 40,0 22,0 250 1/4-18 NPT -12.0 -10.0 DN..1506.. | IDSN433 KMSP415IP 15 IP CM234RLP ASSY SSP025016M 15 IP | |
| 5696087 | A40TDDQNR15KC06 40 50,0 27,0 300 1/4-18 NPT -10.0 -10.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP |
левое исполнение
| 5696086 | A32SDDQNL15KC06 32 40,0 22,0 250 1/4-18 NPT -12.0 -10.0 DN..1506.. | IDSN433 KMSP415IP 15 IP CM234RLP ASSY SSP025016M 15 IP | |
| 5696088 | A40TDDQNL15KC06 40 50,0 27,0 300 1/4-18 NPT -10.0 -10.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP |
Пластины см. на стр. В47-В58,В121-В123, В166-В167, В182-В184.
nnA-DDUN 93°
винт
| типоразмер | опорная | опорной | Torx | штифт | Torx | |||||||||
| номер заказа | номер по каталогу | D | D min | F | L1 | CS | γF° | пластины | пластина | пластины | Plus | прижимной узел | с пазом | Plus |
правое исполнение
| 5696089 | A25RDDUNR11KC04 25 32,0 17,0 200 1/4-18 NPT -12.0 DN..1104.. | — | — | — | CM234RLP ASSY SSP025016M 15 IP | ||
| 5696211 | A32SDDUNR11KC04 | 32 40,0 22,0 250 1/4-18 NPT -12.0 DN..1104.. | IDSN322 KMSP315IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||
| 5696213 | A32SDDUNR15KC06 | 32 40,0 22,0 250 1/4-18 NPT -12.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||
| 5696215 | A40TDDUNR15KC06 | 40 50,0 27,0 300 1/4-18 NPT -9.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||
| 5696217 | A50UDDUNR15KC06 50 63,0 35,0 350 1/4-18 NPT -7.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP |
левое исполнение
| 5696210 | A25RDDUNL11KC04 | 25 32,0 17,0 200 1/4-18 NPT -12.0 DN..1104.. | — | — | — | CM234RLP ASSY SSP025016M 15 IP | |
| 5696212 | A32SDDUNL11KC04 | 32 40,0 22,0 250 1/4-18 NPT -12.0 DN..1104.. | IDSN322 KMSP315IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||
| 5696214 | A32SDDUNL15KC06 | 32 40,0 22,0 250 1/4-18 NPT -12.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||
| 5696216 | A40TDDUNL15KC06 | 40 50,0 27,0 300 1/4-18 NPT -9.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||
| 5696218 | A50UDDUNL15KC06 | 50 63,0 35,0 350 1/4-18 NPT -7.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP |
