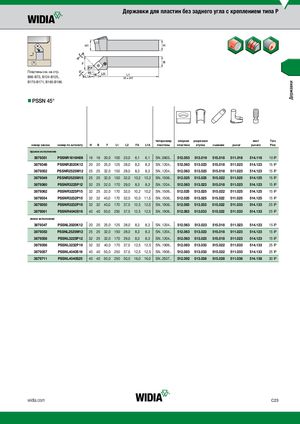

Каталог Widia токарный инструмент 2020 - страница 225

Предыдущая страница Следующая страница

Навигация

Пластины см. на стр. В66-В73, В124-В125, В170-В171, В185-В186.

nnPSSN 45°

типоразмер опорная разрезная винт Torx

номер заказа номер по каталогу H B F L1 L2 FA L1A пластины пластина втулка съемник рычаг рычага Plus

правое исполнение

3879351PSSNR1616H0916 16 20,0 100 23,06,16,1SN..0903..512.053513.019515.018511.018514.11810 IP
3879348PSSNR2020K1220 20 25,0 125 28,08,38,3SN..1204..512.063513.023515.018511.023514.12315 IP
3879352PSSNR2525M1225 25 32,0 150 28,08,38,3SN..1204..512.063513.023515.018511.023514.12315 IP
3879349PSSNR2525M1525 25 32,0 150 32,0 10,2 10,2SN..1506..512.025513.025515.022511.025514.12515 IP
3879360PSSNR3225P1232 25 32,0 170 29,08,38,3SN..1204..512.063513.023515.018511.023514.12315 IP
3879362PSSNR3225P1532 25 32,0 170 32,0 10,2 10,2SN..1506..512.025513.025515.022511.025514.12515 IP
3879354PSSNR3232P1532 32 40,0 170 32,0 10,0 11,5SN..1506..512.025513.025515.022511.025514.12515 IP
3879350PSSNR3232P1932 32 40,0 170 37,5 12,5 12,5SN..1906..512.083513.033515.022511.033514.13325 IP
3879361PSSNR4040S1940 40 50,0 250 37,5 12,5 12,5SN..1906..512.083513.033515.022511.033514.13325 IP

левое исполнение

3879347PSSNL2020K1220 20 25,0 125 28,08,38,3SN..1204..512.063513.023515.018511.023514.12315 IP
3879353PSSNL2525M1225 25 32,0 150 28,08,38,3SN..1204..512.063513.023515.018511.023514.12315 IP
3879358PSSNL3225P1232 25 32,0 170 29,08,38,3SN..1204..512.063513.023515.018511.023514.12315 IP
3879356PSSNL3232P1932 32 40,0 170 37,5 12,5 12,5SN..1906..512.083513.033515.022511.033514.13325 IP
3879357PSSNL4040S1940 40 50,0 250 37,5 12,5 12,5SN..1906..512.083513.033515.022511.033514.13325 IP
3879711PSSNL4040S2540 40 50,0 250 50,0 16,0 16,0SN..2507..512.092513.038515.028511.038514.13830 IP
