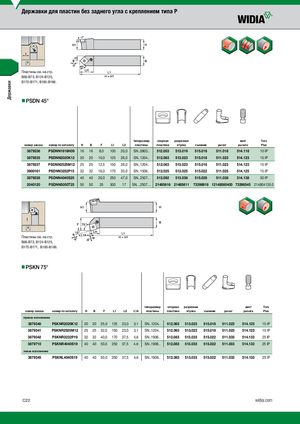

Каталог Widia токарный инструмент 2020 - страница 224
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В66-В73, В124-В125, В170-В171, В185-В186.
nnPSDN 45°
типоразмер опорная разрезная винт Torx
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | пластины | пластина | втулка | съемник | рычаг | рычага | Plus |
| 3879336 | PSDNN1616H09 | 16 | 16 | 8,0 | 100 | 20,0 | SN..0903.. | 512.053 | 513.019 | 515.018 | 511.018 | 514.118 | 10 IP |
| 3879335 | PSDNN2020K12 | 20 | 20 | 10,0 | 125 | 26,0 | SN..1204.. | 512.063 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 3879337 | PSDNN2525M12 | 25 | 25 | 12,5 | 150 | 26,0 | SN..1204.. | 512.063 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 3900161 | PSDNN3232P15 | 32 | 32 | 16,0 | 170 | 33,0 | SN..1506.. | 512.025 | 513.025 | 515.022 | 511.025 | 514.125 | 15 IP |
| 3879338 | PSDNN4040S25 | 40 | 40 | 20,0 | 250 | 47,0 | SN..2507.. | 512.092 | 513.038 | 515.028 | 511.038 | 514.138 | 30 IP |
| 2040120 | PSDNN5050T25 | 50 | 50 | 25 | 300 | 17 | SN…2507… | 21485616 21485611 73398918 12148560400 73398545 | 214804135.0 |
Пластины см. на стр. В66-В73, В124-В125, В170-В171, В185-В186.
nnPSKN 75°
типоразмер опорная разрезная винт Torx
номер заказа номер по каталогу H B F L1 L2 L1A пластины пластина втулка съемник рычаг рычага Plus
правое исполнение
| 3879340 | PSKNR2020K12 | 20 | 20 | 25,0 | 125 | 23,0 | 3,1 | SN..1204.. | 512.063 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 3879341 | PSKNR2525M12 | 25 | 25 | 32,0 | 150 | 23,0 | 3,1 | SN..1204.. | 512.063 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 3879342 | PSKNR3232P19 | 32 | 32 | 40,0 | 170 | 37,5 | 4,6 | SN..1906.. | 512.083 | 513.033 | 515.022 | 511.033 | 514.133 | 25 IP |
| 3879710 | PSKNR4040S19 | 40 | 40 | 50,0 | 250 | 37,5 | 4,6 | SN..1906.. | 512.083 | 513.033 | 515.022 | 511.033 | 514.133 | 25 IP |
левое исполнение
3879345 PSKNL4040S19 40 40 50,0 250 37,5 4,6 SN..1906.. 512.083 513.033 515.022 511.033 514.133 25 IP
