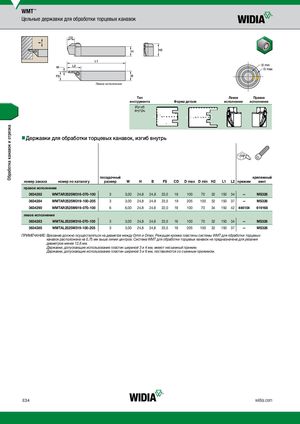

Каталог Widia токарный инструмент 2017 - страница 484

Обработка канавок и отрезка WMT™ Цельные державки для обработки торцевых канавок Левое исполнение Тип Левое Правое инструмента Форма детали исполнение исполнение Изгиб внутрь nnДержавки для обработки торцевых канавок, изгиб внутрь посадочный крепежный номер заказа номер по каталогу размер W H B FS CD D max D min H2 L1 L2 прижим винт правое исполнение 3634282 WMTAR2525M316-070-100 3 3,00 24,8 24,8 23,5 16 100 70 32 150 34 — MS326 3634284 WMTAR2525M319-100-205 3 3,00 24,8 24,8 23,5 19 205 100 32 150 37 — MS326 3634290 WMTAR2525M619-070-100 6 6,00 24,8 24,8 22,0 19 100 70 34 150 42 446104 619168 левое исполнение 3634283 WMTAL2525M316-070-100 3 3,00 24,8 24,8 23,5 16 100 70 32 150 34 — MS326 3634285 WMTAL2525M319-100-205 3 3,00 24,8 24,8 23,5 19 205 100 32 150 37 — MS326 ПРИМЕЧАНИЕ: В резание должно осуществляться на диаметре между Dmin и Dmax. Режущая кромка пластины системы WMT для обработки торцевых канавок расположена на 0,75 мм выше линии центров. Система WMT для обработки торцевых канавок не предназначена для резания диаметров менее 12,6 мм. Державки, допускающие использование пластин шириной 3 и 4 мм, имеют несъемный прижим. Державки, допускающие использование пластин шириной 5 и 6 мм, поставляются со съемным прижимом. E34 widia.com
