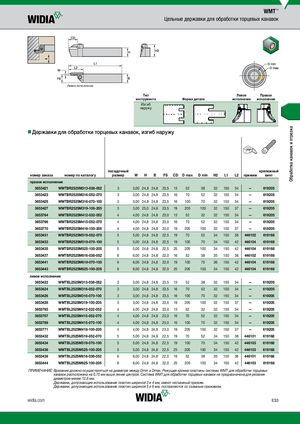

Обработка канавок и отрезка WMT™ Цельные державки для обработки торцевых канавок Левое исполнение Тип Левое Правое инструмента Форма детали исполнение исполнение Изгиб наружу nnДержавки для обработки торцевых канавок, изгиб наружу посадочный крепежный номер заказа номер по каталогу размер W H B FS CD D max D min H2 L1 L2 прижим винт правое исполнение 3653421 WMTBR2525M313-038-052 3 3,00 24,8 24,8 23,5 13 52 38 32 150 34 — 619205 3653423 WMTBR2525M316-052-070 3 3,00 24,8 24,8 23,5 16 70 52 32 150 34 — 619205 3653425 WMTBR2525M316-070-100 3 3,00 24,8 24,8 23,5 16 100 70 32 150 34 — 619205 3653427 WMTBR2525M319-100-205 3 3,00 25,0 24,8 23,5 19 205 100 32 150 37 — 619205 3653764 WMTBR2525M412-032-052 4 4,00 24,8 24,8 23,0 13 52 32 32 150 34 — 619205 3653766 WMTBR2525M415-052-070 4 4,00 24,8 24,8 23,0 16 70 52 32 150 34 — 619205 3653770 WMTBR2525M418-100-205 4 4,00 24,8 24,8 23,0 19 205 100 32 150 37 — 619205 3653431 WMTBR2525M519-052-070 5 5,00 24,8 24,8 22,5 19 70 52 34 150 38 446102 619168 3653433 WMTBR2525M519-070-100 5 5,00 24,8 24,8 22,5 19 100 70 34 150 42 446104 619168 3653435 WMTBR2525M525-100-205 5 5,00 24,8 24,8 22,5 25 205 100 34 150 42 446104 619168 3653437 WMTBR2525M616-038-052 6 6,00 24,8 24,8 22,0 16 52 38 35 150 38 446102 619168 3653441 WMTBR2525M619-070-100 6 6,00 24,8 24,8 22,0 19 100 70 36 150 42 446104 619168 3653443 WMTBR2525M625-100-205 6 6,00 24,8 24,8 22,0 25 205 100 34 150 42 446104 619168 левое исполнение 3653422 WMTBL2525M313-038-052 3 3,00 24,8 24,8 23,5 13 52 38 32 150 34 — 619205 3653424 WMTBL2525M316-052-070 3 3,00 24,8 24,8 23,5 16 70 52 32 150 34 — 619205 3653426 WMTBL2525M316-070-100 3 3,00 24,8 24,8 23,5 16 100 70 32 150 34 — 619205 3653428 WMTBL2525M319-100-205 3 3,00 24,8 24,8 23,5 19 205 100 32 150 37 — 619205 3653765 WMTBL2525M412-032-052 4 4,00 24,8 24,8 23,0 13 52 32 32 150 34 — 619205 3653767 WMTBL2525M415-052-070 4 4,00 24,8 24,8 23,0 16 70 52 32 150 34 — 619205 3653769 WMTBL2525M415-070-100 4 4,00 24,8 24,8 23,0 16 100 70 32 150 34 — 619205 3653771 WMTBL2525M418-100-205 4 4,00 24,8 24,8 23,0 19 205 100 32 150 37 — 619205 3653432 WMTBL2525M519-052-070 5 5,00 24,8 24,8 22,5 19 70 52 34 150 38 446101 619168 3653434 WMTBL2525M519-070-100 5 5,00 24,8 24,8 22,5 19 100 70 34 150 42 446103 619168 3653436 WMTBL2525M525-100-205 5 5,00 24,8 24,8 22,5 25 205 100 34 150 42 446103 619168 3653438 WMTBL2525M616-038-052 6 6,00 24,8 24,8 22,0 16 52 38 35 150 38 446101 619168 3653444 WMTBL2525M625-100-205 6 6,00 24,8 24,8 22,0 25 205 100 34 150 42 446103 619168 ПРИМЕЧАНИЕ: В резание должно осуществляться на диаметре между Dmin и Dmax. Режущая кромка пластины системы WMT для обработки торцевых канавок расположена на 0,75 мм выше линии центров. Система WMT для обработки торцевых канавок не предназначена для резания диаметров менее 12,6 мм. Державки, допускающие использование пластин шириной 3 и 4 мм, имеют несъемный прижим. Державки, допускающие использование пластин шириной 5 и 6 мм, поставляются со съемным прижимом. widia.com E33
