Каталог Widia токарный инструмент 2017 - страница 448

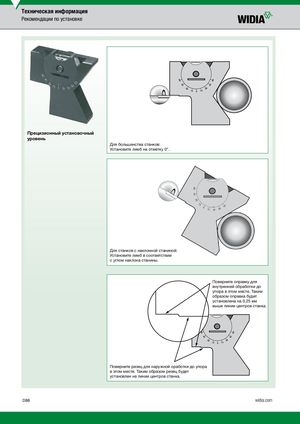

Прецизионный установочный уровень

Для большинства станков: Установите лимб на отметку 0°.

Для станков с наклонной станиной: Установите лимб в соответствии с углом наклона станины.

Поверните оправку для внутренней обработки до упора в этом месте. Таким образом оправка будет установлена на 0,25 мм выше линии центров станка.

Поверните резец для наружной оработки до упора в этом месте. Таким образом резец будет установлен на линии центров станка.
