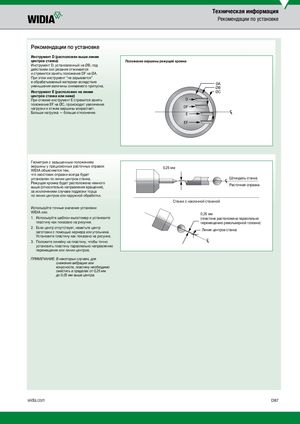

Техническая информация Рекомендации по установке Рекомендации по установке Инструмент D (расположен выше линии центров станка) Положение вершины режущей кромки Инструмент D, установленный на ØB, под действием сил резания отжимается и стремится занять положение DF на ØA. При этом инструмент “не зарывается” в обрабатываемый материал вследствиеуменьшения величины снимаемого припуска. ØAØB Инструмент E (расположен на линии ØC центров станка или ниже) При отжиме инструмент E стремится занять D положение EF на ØC, происходит увеличениенагрузки и отжим вершины возрастает. DF Больше нагрузка — больше отклонение. E EF Геометрия с завышенным положением вершины у прецизионных расточных оправокWIDIA объясняется тем, 0,25 мм что хвостовик оправки всегда будет установлен по линии центров станка. Шпиндель станка Режущая кромка будет расположена немноговыше (относительно направления вращения), Расточная оправка за исключением случаев подрезки торца по линии центров или наружной обработки. Станки с наклонной станиной Используйте точные значения установки WIDIA или: 0,25 мм 1. Используйте шаблон-высотомер и установите (пластина расположена параллельно пластину как показано на рисунке. перемещению револьверной головки) 2. Если центр отсутствует, наметьте центрзаготовки с помощью кернера или угольника. Линия центров станка Установите пластину как показано на рисунке. 3. Положите линейку на пластину, чтобы точно установить пластину параллельно направлению перемещения или линии центров. ПРИМЕЧАНИЕ: В некоторых случаях, для снижения вибрации или конусности, пластину необходимо сместить в пределах от 0,25 мм до 0,05 мм выше центра. widia.com D87
