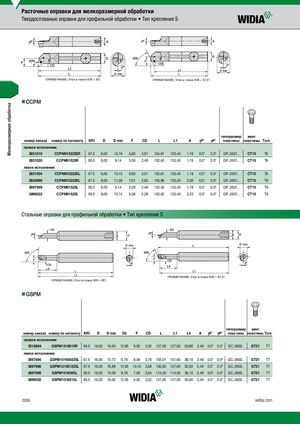

Мелкоразмерная обработка Расточные оправки для мелкоразмерной обработки Твердосплавные оправки для профильной обработки • Тип крепления S ПРИМЕЧАНИЕ: Угол в плане KRI = 95°. ПРИМЕЧАНИЕ: Угол в плане KRI = 67,5°. nnCCPM типоразмер винт номер заказа номер по каталогу KRI D D min F CD L L1 A γF° γP° пластины пластины Torx правое исполнение 2831010 CCPM6152225R 67.5 6,00 10,16 6,60 3,51 154,61 152,40 1,19 0.0° 0.0° GP..0501.. CT15 T6 2831020 CCPM61525R 95.0 6,00 9,14 5,59 2,49 152,40 152,40 1,19 0.0° 0.0° GP..0501.. CT15 T6 левое исполнение 2831004 CCPM6152225L 67.5 6,00 10,15 6,60 3,51 152,61 152,40 1,19 0.0° 0.0° GP..0501.. CT15 T6 2830980 CCPM8152225L 67.5 8,00 11,38 7,01 2,92 155,96 152,40 2,36 0.0° 0.0° GP..0501.. CT15 T6 3897899 CCPM61525L 95.0 6,00 9,14 5,59 2,49 152,40 152,40 1,19 0.0° 0.0° GP..0501.. CT15 T6 3896022 CCPM81525L 95.0 8,00 10,74 6,38 2,28 152,40 152,40 2,23 0.0° 0.0° GP..0501.. CT15 T6 Стальные оправки для профильной обработки • Тип крепления S ПРИМЕЧАНИЕ: Угол в плане KRI = 67,5°. ПРИМЕЧАНИЕ: Угол в плане KRI = 95°. nnGSPM типоразмер винт номер заказа номер по каталогу KRI D D min D2 F CD L L1 L4 A γF° γP° пластины пластины Torx правое исполнение 3518694 GSPM1316515R 95.0 16,00 16,00 12,95 9,50 3,02 127,00 127,00 50,80 2,49 0.0° 0.0° GC..0602.. GT21 T7 левое исполнение 3897894 GSPM101638225L 67.5 16,00 13,72 9,78 8,59 3,70 105,01 101,60 38,10 2,49 0.0° 0.0° GC..0602.. GT21 T7 3897896 GSPM131651225L 67.5 16,00 16,89 12,95 10,16 3,68 130,90 127,00 50,80 2,49 0.0° 0.0° GC..0602.. GT21 T7 3897895 GSPM1016385L 95.0 16,00 13,08 9,78 7,93 3,04 114,30 114,30 38,10 2,49 0.0° 0.0° GC..0602.. GT21 T7 3896052 GSPM1316515L 95.0 16,00 16,00 12,95 9,50 3,02 127,00 127,00 50,80 2,49 0.0° 0.0° GC..0602.. GT21 T7 D26 widia.com
