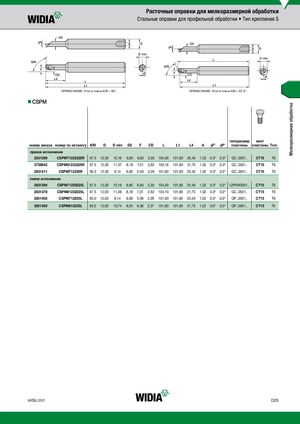

Каталог Widia токарный инструмент 2017 - страница 385

Предыдущая страница Следующая страница

Навигация

Стальные оправки для профильной обработки • Тип крепления S

ПРИМЕЧАНИЕ: Угол в плане KRI = 95°. ПРИМЕЧАНИЕ: Угол в плане KRI = 67,5°.

nnCSPM

типоразмер винт

номер заказа номер по каталогу KRI D D min D2 F CD L L1 L4 A γF° γP° пластины пластины Torx

правое исполнение

2831399CSPM71225225R67.5 12,0010,166,60 6,60 3,30 104,00 101,60 25,40 1,02 0.0° 0.0°GC..0501..CT15T6
3758942CSPM81232225R67.5 12,0011,378,18 7,01 2,92 105,16 101,60 31,75 1,02 0.0° 0.0°GC..0501..CT15T6
2831411CSPM712255R95.0 12,009,146,60 5,59 2,29 101,60 101,60 25,40 1,02 0.0° 0.0°GC..0501..CT15T6

левое исполнение

2831394CSPM71225225L67.5 12,0010,166,60 6,60 3,30 104,00 101,60 25,40 1,02 0.0° 0.0° GPHW0501..CT15T6
2831378CSPM81232225L67.5 12,0011,388,18 7,01 2,92 104,10 101,60 31,75 1,02 0.0° 0.0°GC..0501..CT15T6
2831405CSPM712255L95.0 12,009,146,60 5,59 2,29 101,60 101,60 25,40 1,02 0.0° 0.0°GP..0501..CT15T6
2831383CSPM812325L95.0 12,0010,748,20 6,38 2,27 101,60 101,60 31,75 1,02 0.0° 0.0°GP..0501..CT15T6
