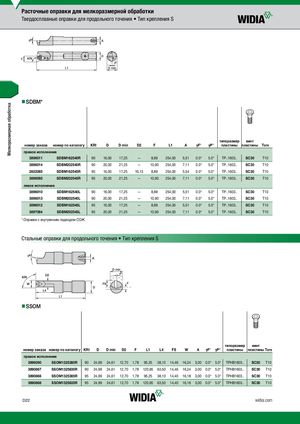

Каталог Widia токарный инструмент 2017 - страница 382

Мелкоразмерная обработка Расточные оправки для мелкоразмерной обработки Твердосплавные оправки для продольного точения • Тип крепления S nnSDBM* типоразмер винт номер заказа номер по каталогу KRI D D min D2 F L1 A γF° γP° пластины пластины Torx правое исполнение 3896011 SDBM162540R 90 16,00 17,25 — 8,89 254,00 5,51 0.0° 5.0° TP..1603.. SC30 T10 3896014 SDBM202540R 90 20,00 21,25 — 10,90 254,00 7,11 0.0° 5.0° TP..1603.. SC30 T10 2822085 SDBM162545R 95 16,00 17,25 16,13 8,89 254,00 5,54 0.0° 5.0° TP..1603.. SC30 T10 3896092 SDBM202545R 95 20,00 21,25 — 10,90 254,00 7,11 0.0° 5.0° TP..1603.. SC30 T10 левое исполнение 3896010 SDBM162540L 90 16,00 17,25 — 8,89 254,00 5,51 0.0° 5.0° TP..1603.. SC30 T10 3896013 SDBM202540L 90 20,00 21,25 — 10,90 254,00 7,11 0.0° 5.0° TP..1603.. SC30 T10 3896012 SDBM162545L 95 16,00 17,25 — 8,89 254,00 5,51 0.0° 5.0° TP..1603.. SC30 T10 3897084 SDBM202545L 95 20,00 21,25 — 10,90 254,00 7,11 0.0° 5.0° TP..1603.. SC30 T10 * Оправки с внутренним подводом СОЖ. Стальные оправки для продольного точения • Тип крепления S nnSSOM типоразмер винт номер заказа номер по каталогу KRI D D min D2 F L1 L4 FS W A γF° γP° пластины пластины Torx правое исполнение 3896090 SSOM1325380R 90 24,99 24,61 12,70 1,78 95,25 38,10 14,46 16,24 3,00 0.0° 5.0° TPHB1603.. SC30 T10 3890867 SSOM1325630R 90 24,99 24,61 12,70 1,78 120,65 63,50 14,46 16,24 3,00 0.0° 5.0° TPHB1603.. SC30 T10 3890866 SSOM1325385R 95 24,99 24,61 12,70 1,78 95,25 38,10 14,40 16,18 3,00 0.0° 5.0° TPHB1603.. SC30 T10 3890868 SSOM1325635R 95 24,99 24,61 12,70 1,78 120,65 63,50 14,40 16,18 3,00 0.0° 5.0° TPHB1603.. SC30 T10 D22 widia.com
