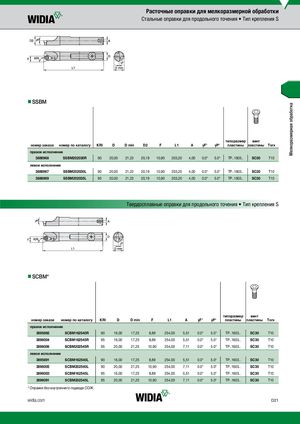

Каталог Widia токарный инструмент 2017 - страница 381
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
nnSSBM
типоразмер винт
номер заказа номер по каталогу KRI D D min D2 F L1 A γF° γP° пластины пластины Torx
правое исполнение
3886968 SSBM202030R 90 20,00 21,23 20,19 10,90 203,20 4,00 0.0° 5.0° TP..1603.. SC30 T10
левое исполнение
| 3886967 | SSBM202030L | 90 | 20,00 | 21,23 | 20,19 | 10,90 | 203,20 | 4,00 | 0.0° | 5.0° | TP..1603.. | SC30 | T10 |
| 3886969 | SSBM202035L | 95 | 20,00 | 21,23 | 20,19 | 10,90 | 203,20 | 4,00 | 0.0° | 5.0° | TP..1603.. | SC30 | T10 |
Твердосплавные оправки для продольного точения • Тип крепления S
nnSCBM*
типоразмер винт
номер заказа номер по каталогу KRI D D min F L1 A γF° γP° пластины пластины Torx
правое исполнение
| 3895892 | SCBM162540R | 90 | 16,00 | 17,25 | 8,89 | 254,00 | 5,51 | 0.0° | 5.0° | TP..1603.. | SC30 | T10 |
| 3896004 | SCBM162545R | 95 | 16,00 | 17,25 | 8,89 | 254,00 | 5,51 | 0.0° | 5.0° | TP..1603.. | SC30 | T10 |
| 3896006 | SCBM202545R | 95 | 20,00 | 21,25 | 10,90 | 254,00 | 7,11 | 0.0° | 5.0° | TP..1603.. | SC30 | T10 |
левое исполнение
| 3895891 | SCBM162540L | 90 | 16,00 | 17,25 | 8,89 | 254,00 | 5,51 | 0.0° | 5.0° | TP..1603.. | SC30 | T10 |
| 3896005 | SCBM202540L | 90 | 20,00 | 21,25 | 10,90 | 254,00 | 7,11 | 0.0° | 5.0° | TP..1603.. | SC30 | T10 |
| 3896003 | SCBM162545L | 95 | 16,00 | 17,25 | 8,89 | 254,00 | 5,51 | 0.0° | 5.0° | TP..1603.. | SC30 | T10 |
| 3896091 | SCBM202545L | 95 | 20,00 | 21,25 | 10,90 | 254,00 | 7,11 | 0.0° | 5.0° | TP..1603.. | SC30 | T10 |
* Оправки без внутреннего подвода СОЖ.
