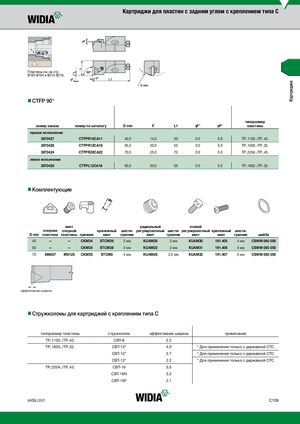

Каталог Widia токарный инструмент 2017 - страница 339

Картриджи Картриджи для пластин с задним углом с креплением типа C Пластины см. на стр. В192-B194 и B212-B216. nnCTFP 90° типоразмер номер заказа номер по каталогу D min F L1 γF° γP° пластины правое исполнение 3870427 CTFPR10CA11 40,0 14,0 50 0.0 5.0 TP..1103../TP..42. 3870426 CTFPR12CA16 50,0 20,0 55 0.0 5.0 TP..1603../TP..32. 3870424 CTFPR20CA22 70,0 25,0 70 0.0 5.0 TP..2204../TP..43. левое исполнение 3870428 CTFPL12CA16 50,0 20,0 55 0.0 5.0 TP..1603../TP..32. nnКомплектующие винт радиальный осевой опорная опорной крепежный шести- регулировочный шести- регулировочный крепежный шести- D min пластина пластины прижим винт гранник винт гранник винт винт гранник шайба 40 — — CKM34 STCM38 2 мм KUAM28 2 мм KUAM30 191.405 4 мм CSWM 060 050 50 — — CKM34 STCM38 2 мм KUAM22 2 мм KUAM31 191.406 4 мм CSWM 060 050 70 SM837 MS125 CKM35 STCM8 4 мм KUAM25 2.5 мм KUAM32 191.407 5 мм CSWM 080 050 эффективная ширина nnСтружколомы для картриджей с креплением типа С типоразмер пластины стружколом эффективная ширина примечание TP..1103../TP..42. CBT-8 2.2 TP..1603../TP..32. CBT-12* 4.0 * Для применения только с державкой CTC CBT-12* 2.7 * Для применения только с державкой CTC CBT-12* 2.2 * Для применения только с державкой CTC TP..2204../TP..43. CBT-16 5.5 CBT-16N 3.2 CBT-16F 2.1 widia.com C109
