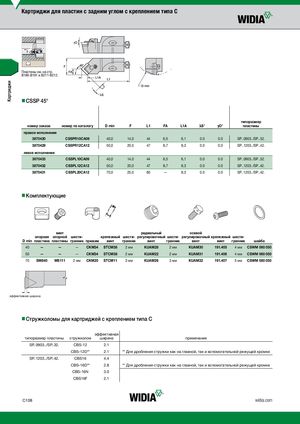

Каталог Widia токарный инструмент 2017 - страница 338

Картриджи Картриджи для пластин с задним углом с креплением типа C Пластины см. на стр. B186-В191 и В211-В212. nnCSSP 45° типоразмер номер заказа номер по каталогу D min F L1 FA L1A λS° γO° пластины правое исполнение 3870430 CSSPR10CA09 40,0 14,0 44 6,5 6,1 0.0 0.0 SP..0903../SP..32. 3870429 CSSPR12CA12 50,0 20,0 47 8,7 8,3 0.0 0.0 SP..1203../SP..42. левое исполнение 3870433 CSSPL10CA09 40,0 14,0 44 6,5 6,1 0.0 0.0 SP..0903../SP..32. 3870432 CSSPL12CA12 50,0 20,0 47 8,7 8,3 0.0 0.0 SP..1203../SP..42. 3870431 CSSPL20CA12 70,0 25,0 60 — 8,3 0.0 0.0 SP..1203../SP..42. nnКомплектующие винт радиальный осевой опорная опорной шести- крепежный шести- регулировочный шести- регулировочный крепежный шести- D min пластина пластины гранник прижим винт гранник винт гранник винт винт гранник шайба 40 — — — CKM34 STCM38 2 мм KUAM28 2 мм KUAM30 191.405 4 мм CSWM 060 050 50 — — — CKM34 STCM38 2 мм KUAM22 2 мм KUAM31 191.406 4 мм CSWM 060 050 70 SM840 MS111 2 мм CKM20 STCM11 3 мм KUAM26 3 мм KUAM32 191.407 5 мм CSWM 080 050 эффективная ширина nnСтружколомы для картриджей с креплением типа С эффективная типоразмер пластины стружколом ширина примечание SP..0903../SP..32. CBS-12 2.1 CBS-12D** 2.1 ** Для дробления стружки как на главной, так и вспомогательной режущей кромке SP..1203../SP..42. CBS16 4.4 CBS-16D** 2.8 ** Для дробления стружки как на главной, так и вспомогательной режущей кромке CBS-16N 3.0 CBS16F 2.1 C108 widia.com
