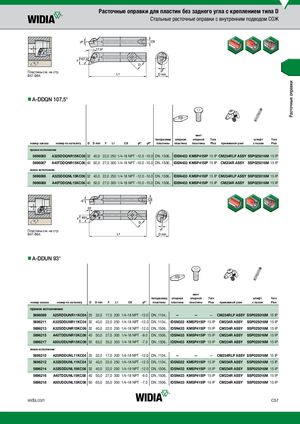

Каталог Widia токарный инструмент 2017 - страница 287
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B47-В64.
nnA-DDQN 107,5°
винт
| типоразмер | опорная | опорной | Torx | штифт | Torx | |||
| номер заказа | номер по каталогу | γP° γF° CS L1 F DDmin пластины | пластина | пластины | Plus | прижимной узел | с пазом | Plus |
| правое исполнение | ||||||||
| 5696085 | A32SDDQNR15KC06 32 40,0 22,0 250 1/4-18 NPT -12.0 -10.0 DN..1506.. | IDSN433 KMSP415IP 15 IP CM234RLP ASSY SSP025016M 15 IP | ||||||
| 5696087 | A40TDDQNR15KC06 40 50,0 27,0 300 1/4-18 NPT -10.0 -10.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||||
| левое исполнение | ||||||||
| 5696086 | A32SDDQNL15KC06 32 40,0 22,0 250 1/4-18 NPT -12.0 -10.0 DN..1506.. | IDSN433 KMSP415IP 15 IP CM234RLP ASSY SSP025016M 15 IP | ||||||
| 5696088 | A40TDDQNL15KC06 40 50,0 27,0 300 1/4-18 NPT -10.0 -10.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP |
Пластины см. на стр. B47-В64.
nnA-DDUN 93°
винт
| типоразмер | опорная | опорной | Torx | Torx штифт | |||
| номер заказа | номер по каталогу | D | пластины γF° CS L1 F D min пластина | пластины | Plus | Plus с пазом прижимной узел | |
| правое исполнение | |||||||
| 5696089 | A25RDDUNR11KC04 25 32,0 17,0 200 1/4-18 NPT -12.0 DN..1104.. | — | — | — | CM234RLP ASSY SSP025016M 15 IP | ||
| 5696211 | A32SDDUNR11KC04 | 32 40,0 22,0 250 1/4-18 NPT -12.0 DN..1104.. | IDSN322 KMSP315IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||
| 5696213 | A32SDDUNR15KC06 | 32 40,0 22,0 250 1/4-18 NPT -12.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||
| 5696215 | A40TDDUNR15KC06 | 40 50,0 27,0 300 1/4-18 NPT -9.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||
| 5696217 | A50UDDUNR15KC06 50 63,0 35,0 350 1/4-18 NPT -7.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | ||||
| левое исполнение | |||||||
| 5696210 | A25RDDUNL11KC04 | 25 32,0 17,0 200 1/4-18 NPT -12.0 DN..1104.. | — | — | — | CM234RLP ASSY SSP025016M 15 IP | |
| 5696212 | A32SDDUNL11KC04 | 32 40,0 22,0 250 1/4-18 NPT -12.0 DN..1104.. | IDSN322 KMSP315IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||
| 5696214 | A32SDDUNL15KC06 | 32 40,0 22,0 250 1/4-18 NPT -12.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||
| 5696216 | A40TDDUNL15KC06 | 40 50,0 27,0 300 1/4-18 NPT -9.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||
| 5696218 | A50UDDUNL15KC06 | 50 63,0 35,0 350 1/4-18 NPT -7.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP |
