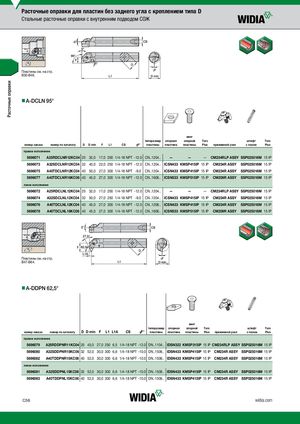

Каталог Widia токарный инструмент 2017 - страница 286
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B30-В46.
nnA-DCLN 95°
винт
| типоразмер | опорная | опорной | Torx | Torx штифт | |||
| номер заказа | номер по каталогу | D | пластины γF° CS L1 F D min пластина | пластины | Plus | Plus с пазом прижимной узел | |
| правое исполнение | |||||||
| 5696071 | A25RDCLNR12KC04 25 32,0 17,0 200 1/4-18 NPT -12.0 CN..1204.. | — | — | — | CM234RLP ASSY SSP025016M 15 IP | ||
| 5696073 | A32SDCLNR12KC04 32 40,0 22,0 250 1/4-18 NPT -12.0 CN..1204.. | ICSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | ||||
| 5696075 | A40TDCLNR12KC04 40 50,0 27,0 300 1/4-18 NPT -9.0 CN..1204.. | ICSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | ||||
| 5696077 | A40TDCLNR16KC06 40 45,0 27,0 300 1/4-18 NPT -12.0 CN..1606.. | ICSN533 KMSP515IP 15 IP | CM209R ASSY SSP025018M 15 IP | ||||
| левое исполнение | |||||||
| 5696072 | A25RDCLNL12KC04 | 25 32,0 17,0 200 1/4-18 NPT -12.0 CN..1204.. | — | — | — | CM234RLP ASSY SSP025016M 15 IP | |
| 5696074 | A32SDCLNL12KC04 32 50,0 27,0 250 1/4-18 NPT -9.0 CN..1204.. | ICSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | ||||
| 5696076 | A40TDCLNL12KC04 | 40 45,0 27,0 300 1/4-18 NPT -12.0 CN..1206.. | ICSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||
| 5696078 | A40TDCLNL16KC06 | 40 45,0 27,0 300 1/4-18 NPT -12.0 CN..1606.. | ICSN533 KMSP515IP 15 IP | CM209R ASSY SSP025018M 15 IP |
Пластины см. на стр. B47-В64.
nnA-DDPN 62,5°
винт
| типоразмер | опорная | опорной | Torx | штифт | Torx | |||
| номер заказа | номер по каталогу | γF° CS D D min F L1 L1A пластины | пластина | пластины | Plus | прижимной узел | с пазом | Plus |
| правое исполнение | ||||||||
| 5696079 | A25RDDPNR11KC04 25 45,0 27,0 250 6,5 1/4-18 NPT -12.0 DN..1104.. | IDSN322 KMSP315IP 15 IP CM234RLP ASSY SSP025016M 15 IP | ||||||
| 5696080 | A32SDDPNR15KC06 32 52,0 30,0 300 6,6 1/4-18 NPT -10.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||||
| 5696082 | A40TDDPNR15KC06 40 52,0 30,0 300 6,6 1/4-18 NPT -10.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||||
| левое исполнение | ||||||||
| 5696081 | A32SDDPNL15KC06 32 52,0 30,0 300 6,6 1/4-18 NPT -10.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP | |||||
| 5696083 | A40TDDPNL15KC06 40 52,0 30,0 300 6,6 1/4-18 NPT -10.0 DN..1506.. | IDSN433 KMSP415IP 15 IP | CM234R ASSY SSP025016M 15 IP |
