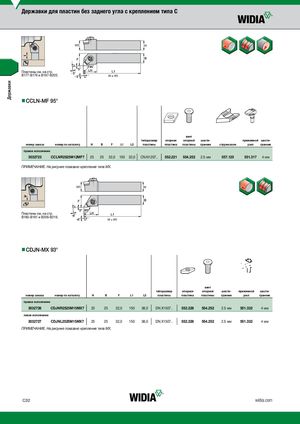

Каталог Widia токарный инструмент 2017 - страница 262
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B177-B179 и B197-B205.
nnCCLN-MF 95°
винт
типоразмер опорная опорной шести- прижимной шести-
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | пластины | пластина | пластины | гранник | стружколом | узел | гранник | ||
| правое исполнение | |||||||||||||||
| 3032723 | CCLNR2525M12MF7 | 25 | 25 | 32,0 150 32,0 | CN.N1207.. | 552.221 | 554.252 | 2.5 мм | 557.125 | 551.317 | 4 мм |
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MX.
Пластины см. на стр. B180-B181 и B206-B216.
nnCDJN-MX 93°
винт
типоразмер опорная опорной шести- прижимной шести-
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | пластины | пластина | пластины | гранник | узел | гранник | ||
| правое исполнение | ||||||||||||||
| 3032726 | CDJNR2525M15MX7 | 25 | 25 | 32,0 | 150 | 38,0 | DN.X1507.. | 552.228 | 554.252 | 2.5 мм | 551.332 | 4 мм | ||
| левое исполнение | ||||||||||||||
| 3032727 | CDJNL2525M15MX7 | 25 | 25 | 32,0 | 150 | 38,0 | DN.X1507.. | 552.228 | 554.252 | 2.5 мм | 551.332 | 4 мм |
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MX.
