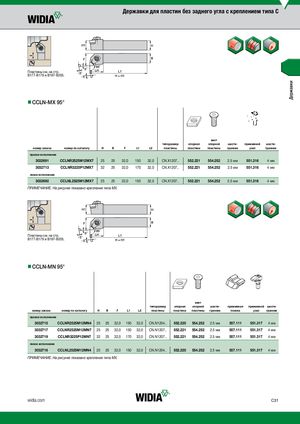

Пластины см. на стр. B177-B179 и B197-B205.
nnCCLN-MX 95°
винт
типоразмер опорная опорной шести- прижимной шести-
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | пластины | пластина | пластины | гранник | узел | гранник | |
| правое исполнение | |||||||||||||
| 3032691 | CCLNR2525M12MX7 | 25 | 25 | 32,0 | 150 | 32,0 | CN.X1207.. | 552.221 | 554.252 | 2.5 мм | 551.316 | 4 мм | |
| 3032713 | CCLNR3225P12MX7 | 32 | 25 | 32,0 | 170 | 32,0 | CN.X1207.. | 552.221 | 554.252 | 2.5 мм | 551.316 | 4 мм | |
| левое исполнение | |||||||||||||
| 3032692 | CCLNL2525M12MX7 | 25 | 25 | 32,0 | 150 | 32,0 | CN.X1207.. | 552.221 | 554.252 | 2.5 мм | 551.316 | 4 мм |
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MX.
Пластины см. на стр. B177-B179 и B197-B205.
nnCCLN-MN 95°
винт
| типоразмер | опорная | опорной | шести- | прижимная | прижимной | шести- | |||||||||
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | пластины | пластина | пластины | гранник | планка | узел | гранник | ||
| правое исполнение | |||||||||||||||
| 3032715 | CCLNR2525M12MN4 | 25 | 25 | 32,0 | 150 | 32,0 | CN.N1204.. | 552.220 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | ||
| 3032717 | CCLNR2525M12MN7 | 25 | 25 | 32,0 | 150 | 32,0 | CN.N1207.. | 552.221 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | ||
| 3032719 | CCLNR3225P12MN7 | 32 | 25 | 32,0 | 170 | 32,0 | CN.N1207.. | 552.221 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | ||
| левое исполнение | |||||||||||||||
| 3032716 | CCLNL2525M12MN4 | 25 | 25 | 32,0 | 150 | 32,0 | CN.N1204.. | 552.220 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм |
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MX.
