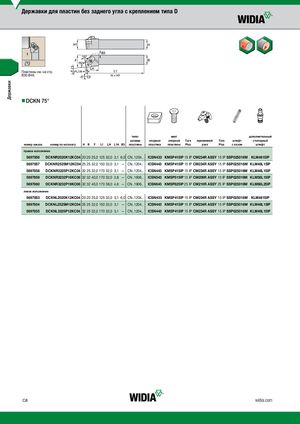

Каталог Widia токарный инструмент 2017 - страница 238

Предыдущая страница Следующая страница

Навигация

Пластины см. на стр. B30-B46.

nnDCKN 75°

типо- винт дополнительный

размерстопорный штифт Torx прижимной Torx опорной опорная
номер заказаLH L1A B3 L1 F H B номер по каталогу пластиныштифт с пазом Plus узел Plus пластины пластина
правое исполнение
5697856DCKNR2020K12KC04 20 20 25,0 125 32,0 3,1 6,0 CN..1204..ICSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP
5697857DCKNR2525M12KC04 25 25 32,0 150 32,0 3,1 —CN..1204..ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP
5697858DCKNR3225P12KC04 32 25 32,0 170 32,0 3,1 —CN..1204..ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP
5697859DCKNR3232P16KC06 32 32 40,0 170 32,0 3,8 —CN..1606..ICSN543 KMSP515IP 15 IP CM209R ASSY 15 IP SSP025016M KLM58L15IP
5697880DCKNR3232P19KC06 32 32 40,0 170 38,0 4,6 —CN..1906..ICSN643 KMSP625IP 25 IP CM210R ASSY 25 IP SSP025016M KLM68L25IP
левое исполнение
5697853DCKNL2020K12KC04 20 20 25,0 125 32,0 3,1 6,0 CN..1204..ICSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP
5697854DCKNL2525M12KC04 25 25 32,0 150 32,0 3,1 —CN..1204..ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP
5697855DCKNL3225P12KC04 32 25 32,0 170 32,0 3,1 —CN..1204..ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP
