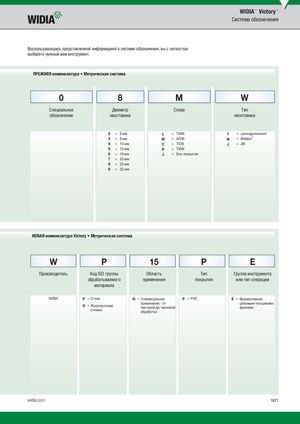

WIDIA™ Victory™
Воспользовавшись представленной информацией о системе обозначения, вы с легкостью
выберете нужный вам инструмент.
ПРЕЖНЯЯ номенклатура • Метрическая система
| 0 | 8 | M | W | |||
| Специальное | Диаметр | Сплав | Тип | |||
| обозначение | хвостовика | хвостовика |
| 2 | = 6 мм | L | = TiAlN | T | = цилиндрический |
| 3 | = 8 мм | = AlTiN | = Weldon® | ||
| M | W | ||||
| 4 | = 10 мм | C | = TiCN | J | = JIS |
| 5 | = 12 мм | R | = TiAlN | ||
| 6 | = 16 мм | J | = Без покрытия |
7 = 20 мм 8 = 25 мм 9 = 32 мм
НОВАЯ номенклатура Victory • Метрическая система
| W | P | 15 | P | E | |||||||||||
| Производитель | Код ISO группы | Область | Тип | Группа инструмента | |||||||||||
| обрабатываемого | применения | покрытия | или тип операции | ||||||||||||
| материала | |||||||||||||||
| WIDIA | P | = Сталь | 15 = Универсальное | P | = PVD | E = Фрезерование |
применение - от цельными концевыми S = Жаропрочные чистовой до черновой фрезами сплавы
обработки
