WIDIA™ Victory™

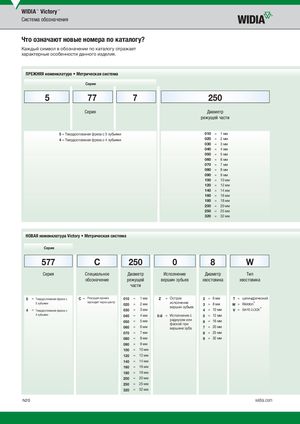

Что означают новые номера по каталогу?
Каждый символ в обозначении по каталогу отражает
характерные особенности данного изделия.
ПРЕЖНЯЯ номенклатура • Метрическая система
Серия
5 77 7 250
Серия Диаметр режущей части
| 5 = Твердосплавная фреза с 5 зубьями 010 | = | 1 мм |
| 4 = Твердосплавная фреза с 4 зубьями 020 | = | 2 мм |
| 030 | = | 3 мм |
| 040 | = | 4 мм |
| 050 | = | 5 мм |
| 060 | = | 6 мм |
| 070 | = | 7 мм |
| 080 | = | 8 мм |
| 090 | = | 9 мм |
| 100 | = | 10 мм |
| 120 | = | 12 мм |
| 140 | = | 14 мм |
| 160 | = | 16 мм |
| 180 | = | 18 мм |
| 200 | = | 20 мм |
| 250 | = | 25 мм |
| 320 | = | 32 мм |
НОВАЯ номенклатура Victory • Метрическая система
Серия
| 577 | C | 250 | 0 | 8 | W | ||||
| Серия | Специальное | Диаметр | Исполнение | Диаметр | Тип | ||||
| обозначение | режущей | вершин зубьев | хвостовика | хвостовика | |||||
| части |
| 5 = Твердосплавная фреза с | Режущая кромка C = 010 | = | 1 мм | = Острое Z | 2 | = цилиндрический T = 6 мм |
| 5 зубьями | проходит через центр | исполнение | ® | |||
| 020 | = | 2 мм | 3 | W = Weldon = 8 мм | ||
| вершин зубьев | ||||||
| = | = | 3 мм | SAFE-hOCK® = = 10 мм | |||
| 4 Твердосплавная фреза с | 030 | 4 | V | |||
| 4 зубьями | 040 | = | 4 мм | = Исполнение с 0-8 | 5 | = 12 мм |
| радиусом или | ||||||
| 050 | = | 5 мм | 6 | = 16 мм | ||
| фаской при | ||||||
| 060 | = | 6 мм | вершине зуба | 7 | = 20 мм | |
| 070 | = | 7 мм | 8 | = 25 мм | ||
| 080 | = | 8 мм | 9 | = 32 мм | ||
| 090 | = | 9 мм | ||||
| 100 | = | 10 мм | ||||
| 120 | = | 12 мм | ||||
| 140 | = | 14 мм | ||||
| 160 | = | 16 мм | ||||
| 180 | = | 18 мм | ||||
| 200 | = | 20 мм | ||||
| 250 | = | 25 мм | ||||
| 320 | = | 32 мм |
