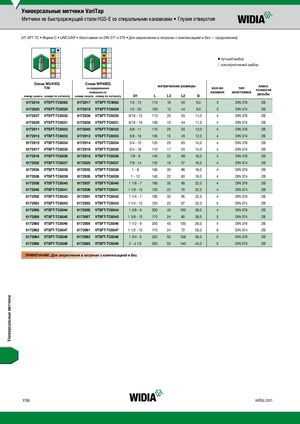

(VT-SFT TC • Форма С • UNC/UNF • Хвостовики по DIN 371 и 376 • Для закрепления в патронах с компенсацией и без — продолжение)
v лучший выбор j альтернативный выбор
| WU41EG W Сплав WU41EG TiN Спла окси | P49EG в WP49EG дированная | ме | трическ | ие разме | ры | кол-во | тип | класс точности | |
| номер заказаномер по каталогу по номер заказа | верхность номер по каталогу | D1 | L | L3 | L2 | D | канавок | хвостовика | резьбы |
| 6172818 VTSFT-TC6062 6172817 | VTSFT-TC6062 | 1/2 - 13 | 110 | 18 | 50 | 9,0 | 3 | DIN 376 | 2B |
| 6172820 VTSFT-TC6029 6172819 | VTSFT-TC6029 | 1/2 - 20 | 100 | 13 | 44 | 9,0 | 3 | DIN 374 | 2B |
| 6172837 VTSFT-TC6030 6172836 | VTSFT-TC6030 | 9/16 - 12 | 110 | 20 | 55 | 11,0 | 4 | DIN 376 | 2B |
| 6172839 VTSFT-TC6031 6172838 | VTSFT-TC6031 | 9/16 - 18 | 100 | 15 | 44 | 11,0 | 4 | DIN 374 | 2B |
| 6172911 VTSFT-TC6032 6172840 | VTSFT-TC6032 | 5/8 - 11 | 110 | 20 | 55 | 12,0 | 4 | DIN 376 | 2B |
| 6172913 VTSFT-TC6033 6172912 | VTSFT-TC6033 | 5/8 - 18 | 100 | 15 | 45 | 12,0 | 4 | DIN 374 | 2B |
| 6172915 VTSFT-TC6034 6172914 | VTSFT-TC6034 | 3/4 - 10 | 125 | 25 | 65 | 14,0 | 4 | DIN 376 | 2B |
| 6172917 VTSFT-TC6035 6172916 | VTSFT-TC6035 | 3/4 - 16 | 110 | 17 | 55 | 14,0 | 4 | DIN 374 | 2B |
| 6172919 VTSFT-TC6036 6172918 | VTSFT-TC6036 | 7/8 - 9 | 140 | 25 | 68 | 18,0 | 4 | DIN 376 | 2B |
| 6172932 VTSFT-TC6037 6172920 | VTSFT-TC6037 | 7/8 - 14 | 125 | 18 | 57 | 18,0 | 4 | DIN 374 | 2B |
| 6172934 VTSFT-TC6038 6172933 | VTSFT-TC6038 | 1 - 8 | 160 | 30 | 89 | 18,0 | 4 | DIN 376 | 2B |
| 6172936 VTSFT-TC6039 6172935 | VTSFT-TC6039 | 1 - 12 | 140 | 22 | 63 | 18,0 | 4 | DIN 374 | 2B |
| 6172938 VTSFT-TC6040 6172937 | VTSFT-TC6040 | 1 1/8 - 7 | 180 | 35 | 90 | 22,0 | 4 | DIN 376 | 2B |
| 6172940 VTSFT-TC6041 6172939 | VTSFT-TC6041 | 1 1/8 - 12 | 150 | 22 | 70 | 22,0 | 4 | DIN 374 | 2B |
| 6172952 VTSFT-TC6042 6172951 | VTSFT-TC6042 | 1 1/4 - 7 | 180 | 35 | 95 | 22,0 | 4 | DIN 376 | 2B |
| 6172954 VTSFT-TC6043 6172953 | VTSFT-TC6043 | 1 1/4 - 12 | 150 | 22 | 67 | 22,0 | 5 | DIN 374 | 2B |
| 6172956 VTSFT-TC6044 6172955 | VTSFT-TC6044 | 1 3/8 - 6 | 200 | 40 | 100 | 28,0 | 4 | DIN 376 | 2B |
| 6172958 VTSFT-TC6045 6172957 | VTSFT-TC6045 | 1 3/8 - 12 | 170 | 24 | 80 | 28,0 | 5 | DIN 374 | 2B |
| 6172960 VTSFT-TC6046 6172959 | VTSFT-TC6046 | 1 1/2 - 6 | 200 | 40 | 100 | 28,0 | 4 | DIN 376 | 2B |
| 6172962 VTSFT-TC6047 6172961 | VTSFT-TC6047 | 1 1/2 - 12 | 170 | 24 | 72 | 28,0 | 6 | DIN 374 | 2B |
| 6172964 VTSFT-TC6048 6172963 | VTSFT-TC6048 | 1 3/4 - 5 | 220 | 50 | 108 | 36,0 | 5 | DIN 376 | 2B |
| 6172966 VTSFT-TC6049 6172965 | VTSFT-TC6049 | 2 - 4 1/2 | 250 | 55 | 140 | 40,0 | 5 | DIN 376 | 2B |
ПРИМЕЧАНИЕ: Для закрепления в патронах с компенсацией и без.
