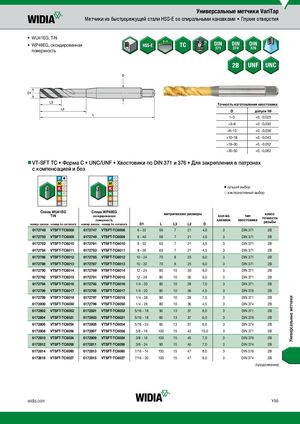

- WU41EG, TiN
- WP49EG, оксидированная поверхность
| Точность изгото | вления хвостовика |
| D | допуск h9 |
| 1–3 | +0, -0,025 |
| >3–6 | +0, -0,030 |
| >6–10 | +0, -0,036 |
| >10–18 | +0, -0,043 |
| >18–30 | +0, -0,052 |
| >30–50 | +0, -0,062 |
nn VT-SFT TC Форма С UNC/UNF Хвостовики по DIN 371 и 376 Для закрепления в патронах
с компенсацией и без
| v лучш j альт | ий выбор ернативный выб | ор | |||||||
| WU41EG Сплав WU41EG TiN | WP49EG Сплав WP49EG оксидированная | ме | трическ | ие разме | ры | кол-во | тип | класс точности | |
| поверхность | канавок | хвостовика | б | ||||||
| номер заказаномер по каталогу | номер заказаномер по каталогу | D1 | L | L3 | L2 | D | резьы | ||
| 6172748 VTSFT-TC6008 | 6172747 VTSFT-TC6008 | 6 - 32 | 56 | 7 | 21 | 4,0 | 3 | DIN 371 | 2B |
| 6172750 VTSFT-TC6009 | 6172749 VTSFT-TC6009 | 6 - 40 | 56 | 7 | 21 | 4,0 | 3 | DIN 371 | 2B |
| 6172782 VTSFT-TC6010 | 6172781 VTSFT-TC6010 | 8 - 32 | 63 | 7 | 21 | 4,5 | 3 | DIN 371 | 2B |
| 6172784 VTSFT-TC6011 | 6172783 VTSFT-TC6011 | 8 - 36 | 63 | 7 | 21 | 4,5 | 3 | DIN 371 | 2B |
| 6172786 VTSFT-TC6012 | 6172785 VTSFT-TC6012 | 10 - 24 | 70 | 8 | 25 | 6,0 | 3 | DIN 371 | 2B |
| 6172788 VTSFT-TC6013 | 6172787 VTSFT-TC6013 | 10 - 32 | 70 | 8 | 25 | 6,0 | 3 | DIN 371 | 2B |
| 6172790 VTSFT-TC6014 | 6172789 VTSFT-TC6014 | 12 - 24 | 80 | 10 | 30 | 6,0 | 3 | DIN 371 | 2B |
| 6172792 VTSFT-TC6015 | 6172791 VTSFT-TC6015 | 12 - 28 | 80 | 10 | 30 | 6,0 | 3 | DIN 371 | 2B |
| 6172794 VTSFT-TC6016 | 6172793 VTSFT-TC6016 | 1/4 - 20 | 80 | 10 | 29 | 7,0 | 3 | DIN 371 | 2B |
| 6172796 VTSFT-TC6017 | 6172795 VTSFT-TC6017 | 1/4 - 20 | 80 | 10 | 36 | 4,5 | 3 | DIN 376 | 2B |
| 6172798 VTSFT-TC6018 | 6172797 VTSFT-TC6018 | 1/4 - 28 | 80 | 10 | 29 | 7,0 | 3 | DIN 371 | 2B |
| 6172800 VTSFT-TC6050 | 6172799 VTSFT-TC6050 | 1/4 - 28 | 80 | 10 | 36 | 4,5 | 3 | DIN 374 | 2B |
| 6172802 VTSFT-TC6052 | 6172801 VTSFT-TC6052 | 5/16 - 18 | 90 | 13 | 37 | 8,0 | 3 | DIN 371 | 2B |
| 6172804 VTSFT-TC6021 | 6172803 VTSFT-TC6021 | 5/16 - 18 | 90 | 13 | 37 | 6,0 | 3 | DIN 376 | 2B |
| 6172806 VTSFT-TC6054 | 6172805 VTSFT-TC6054 | 5/16 - 24 | 90 | 13 | 37 | 6,0 | 3 | DIN 374 | 2B |
| 6172808 VTSFT-TC6056 | 6172807 VTSFT-TC6056 | 3/8 - 16 | 100 | 15 | 42 | 10,0 | 3 | DIN 371 | 2B |
| 6172810 VTSFT-TC6024 | 6172809 VTSFT-TC6024 | 3/8 - 16 | 100 | 15 | 45 | 7,0 | 3 | DIN 376 | 2B |
| 6172812 VTSFT-TC6058 | 6172811 VTSFT-TC6058 | 3/8 - 24 | 90 | 15 | 40 | 7,0 | 3 | DIN 374 | 2B |
| 6172814 VTSFT-TC6060 | 6172813 VTSFT-TC6060 | 7/16 - 14 | 100 | 15 | 47 | 8,0 | 3 | DIN 376 | 2B |
| 6172816 VTSFT-TC6027 | 6172815 VTSFT-TC6027 | 7/16 - 20 | 100 | 15 | 47 | 8,0 | 3 | DIN 374 | 2B |
(продолжение)
