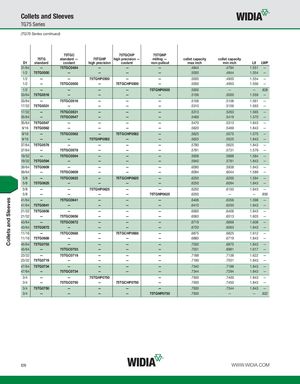

(TG75 Series continued)

D1	75TG standard	75TGC standard — coolant	75TGHP high precision	75TGCHP high precision — coolant	75TGNP milling — non-pullout	collet capacity max inch	collet capacity min inch	L9	LWP
31/64	—	75TGC0484	—	—	—	.4844	.4794	1.551	—
1/2	75TG0500	—	—	—	—	.5000	.4844	1.554	—
1/2	—	—	75TGHP0500	—	—	.5000	.4900	1.554	—
1/2	—	75TGC0500	—	75TGCHP0500	—	.5000	.4950	1.556	—
1/2	—	—	—	—	75TGNP0500	.5000	—	—	.828
33/64	75TG0516	—	—	—	—	.5156	.5000	1.559	—
33/64	—	75TGC0516	—	—	—	.5156	.5106	1.561	—
17/32	75TG0531	—	—	—	—	.5310	.5156	1.563	—
17/32	—	75TGC0531	—	—	—	.5313	.5263	1.565	—
35/64	—	75TGC0547	—	—	—	.5469	.5419	1.570	—
35/64	75TG0547	—	—	—	—	.5470	.5313	1.843	—
9/16	75TG0562	—	—	—	—	.5620	.5469	1.843	—
9/16	—	75TGC0562	—	75TGCHP0562	—	.5625	.5575	1.575	—
9/16	—	—	75TGHP0562	—	—	.5625	.5525	1.843	—
37/64	75TG0578	—	—	—	—	.5780	.5625	1.843	—
37/64	—	75TGC0578	—	—	—	.5781	.5731	1.579	—
19/32	—	75TGC0594	—	—	—	.5938	.5888	1.584	—
19/32	75TG0594	—	—	—	—	.5940	.5781	1.843	—
39/64	75TG0609	—	—	—	—	.6090	.5938	1.843	—
39/64	—	75TGC0609	—	—	—	.6094	.6044	1.589	—
5/8	—	75TGC0625	—	75TGCHP0625	—	.6250	.6200	1.594	—
5/8	75TG0625	—	—	—	—	.6250	.6094	1.843	—
5/8	—	—	75TGHP0625	—	—	.6250	.6150	1.843	—
5/8	—	—	—	—	75TGNP0625	.6250	—	—	.859
41/64	—	75TGC0641	—	—	—	.6406	.6356	1.598	—
41/64	75TG0641	—	—	—	—	.6410	.6250	1.843	—
21/32	75TG0656	—	—	—	—	.6560	.6406	1.843	—
21/32	—	75TGC0656	—	—	—	.6563	.6513	1.603	—
43/64	—	75TGC0672	—	—	—	.6719	.6669	1.608	—
43/64	75TG0672	—	—	—	—	.6720	.6563	1.843	—
11/16	—	75TGC0688	—	75TGCHP0688	—	.6875	.6825	1.612	—
11/16	75TG0688	—	—	—	—	.6880	.6719	1.843	—
45/64	75TG0703	—	—	—	—	.7030	.6875	1.843	—
45/64	—	75TGC0703	—	—	—	.7031	.6981	1.617	—
23/32	—	75TGC0719	—	—	—	.7188	.7138	1.622	—
23/32	75TG0719	—	—	—	—	.7190	.7031	1.843	—
47/64	75TG0734	—	—	—	—	.7340	.7188	1.843	—
47/64	—	75TGC0734	—	—	—	.7344	.7294	1.843	—
3/4	—	—	75TGHP0750		—	.7500	.7400	1.843	—
3/4	—	75TGC0750	—	75TGCHP0750	—	.7500	.7450	1.843	—
3/4	75TG0750	—	—	—	—	.7500	.7344	1.843	—
3/4	—	—	—	—	75TGNP0750	.7500	—	—	.922
