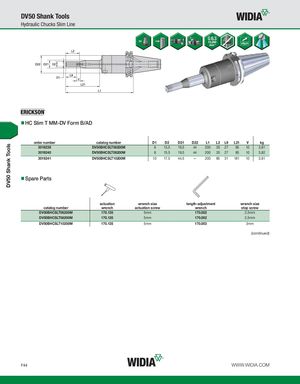

HC Slim T MM-DV Form B/AD
| order number | catalog number | D1 | D2 | D21 | D22 | L1 | L2 | L9 | L21 | V | kg | ||
| 3019239 | DV50BHCSLT06200M | 6 | 13,5 | 19,5 | 44 | 200 | 35 | 27 | 85 | 10 | 3,81 | ||
| 3019240 | DV50BHCSLT08200M | 8 | 15,5 | 19,5 | 44 | 200 | 35 | 27 | 85 | 10 | 3,82 | ||
| 3019241 | DV50BHCSLT10200M | 10 | 17,5 | 44,5 | — | 200 | 85 | 31 | 181 | 10 | 3,81 |
Spare Parts
| actuation | wrench size | length-adjustment | wrench size | |||||
| catalog number | wrench | actuation screw | wrench | stop screw | ||||
| DV50BHCSLT06200M | 170.135 | 5mm | 170.002 | 2,5mm | ||||
| DV50BHCSLT08200M | 170.135 | 5mm | 170.002 | 2,5mm | ||||
| DV50BHCSLT10200M | 170.135 | 5mm | 170.003 | 3mm |
(continued)
