Cutting Tool Shank Requirements metric (ISO standard) cutting tool shank diameter tolerance
| 12, 14, 16, & 18 | h6 | 0,000/-0,011 | |
| 20 | h6 | 0,000/-0,013 |

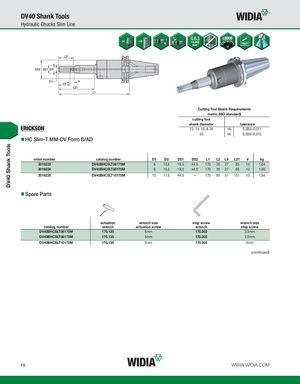

HC Slim-T MM-DV Form B/AD
| order number | catalog number | D1 | D2 | D21 | D22 | L1 | L2 | L9 | L21 | V | kg |
| 3019233 | DV40BHCSLT06170M | 6 | 13,5 | 19,5 | 44,5 | 170 | 35 | 27 | 85 | 10 | 1,64 |
| 3019234 | DV40BHCSLT08170M | 8 | 15,5 | 19,5 | 44,5 | 170 | 35 | 27 | 85 | 10 | 1,65 |
| 3019235 | DV40BHCSLT10170M | 10 | 17,5 | 44,5 | — | 170 | 85 | 31 | 151 | 10 | 1,64 |
Spare Parts
| catalog number | actuation wrench | wrench size actuation screw | stop screw wrench | wrench size stop screw |
| DV40BHCSLT06170M | 170.135 | 5mm | 170.002 | 2,5mm |
| DV40BHCSLT08170M | 170.135 | 5mm | 170.002 | 2,5mm |
| DV40BHCSLT10170M | 170.135 | 5mm | 170.003 | 3mm |
| (continued) |
