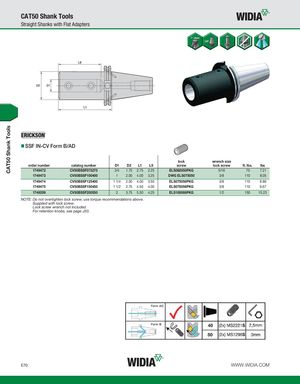

Straight Shanks with Flat Adapters
SSF IN-CV Form B/AD
| order number | catalog number | D1 | D2 | L1 | L9 | lock screw | wrench size lock screw | ft. lbs. | lbs |
| 1749472 | CV50BSSF075275 | 3/4 | 1.75 | 2.75 | 2.25 | ELS062050PKG | 5/16 | 70 | 7.21 |
| 1749473 | CV50BSSF100400 | 1 | 2.00 | 4.00 | 3.25 | DWG ELS075050 | 3/8 | 110 | 8.05 |
| 1749474 | CV50BSSF125400 | 1 1/4 | 2.50 | 4.00 | 3.50 | ELS075056PKG | 3/8 | 110 | 8.86 |
| 1749475 | CV50BSSF150450 | 1 1/2 | 2.75 | 4.50 | 4.00 | ELS075056PKG | 3/8 | 110 | 9.67 |
| 1749209 | CV50BSSF200550 | 2 | 3.75 | 5.50 | 4.25 | ELS100088PKG | 1/2 | 150 | 15.23 |
NOTE: Do not overtighten lock screw; use torque recommendations above. Supplied with lock screw. Lock screw wrench not included. For retention knobs, see page J33.
