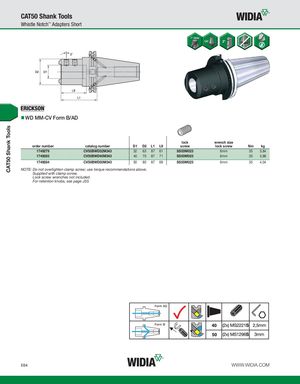

WD MM-CV Form B/AD
| order number | catalog number | D1 | D2 | L1 L9 | lock screw | wrench size lock screw | Nm | kg |
| 1749279 | CV50BWD32M343 | 32 | 63 | 87 61 | SS03M023 | 6mm | 35 | 3,84 |
| 1749283 | CV50BWD40M343 | 40 | 70 | 87 71 | SS03M023 | 6mm | 35 | 3,88 |
| 1749284 | CV50BWD50M343 | 50 | 80 | 87 69 | SS03M023 | 6mm | 35 | 4,04 |
NOTE: Do not overtighten clamp screw; use torque recommendations above. Supplied with clamp screw. Lock screw wrenches not included. For retention knobs, see page J33.
