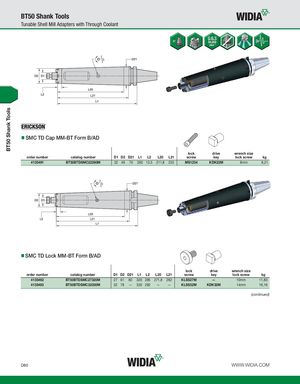

SMC TD Cap MM-BT Form B/AD
lock drive wrench size
| order number | catalog number | D1 D2 D21 | L1 | L2 | L20 | L21 | screw | key | lock screw | kg | |||||
| 4135491 | BT50BTDSMC22260M | 22 49 | 70 | 260 13,5 | 211,8 | 222 | MS1234 | KDK22M | 8mm | 8,21 |
SMC TD Lock MM-BT Form B/AD
lock drive wrench size
| order number | catalog number | D1 D2 D21 | L1 | L2 | L20 | L21 | screw | key | lock screw | kg | ||||
| 4135492 | BT50BTDSMC27320M | 27 61 | 80 | 320 285 | 271,8 | 282 | KLSS27M | — | 10mm | 11,83 | ||||
| 4135493 | BT50BTDSMC32330M | 32 78 | — | 330 292 | — | — | KLSS32M | KDK32M | 14mm | 16,16 |
(continued)
