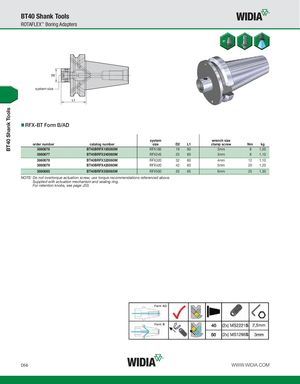

Каталог Widia инструментальная оснастка - страница 664
Навигация
Каталог Widia достижения 2021
Брошюра Widia решения для аэрокосмической промышленности
Брошюра Widia техническое руководство
Каталог Widia токарный инструмент 2020
Каталог Widia цельные концевые фрезы
Каталог Widia техническое руководство по разверткам
system size
RFX-BT Form B/AD
| order number | catalog number | system size | D2 | L1 | wrench size clamp screw | Nm | kg |
| 3860676 | BT40BRFX185060M | RFX185 | 19 | 60 | 3mm | 8 | 1,00 |
| 3860677 | BT40BRFX245060M | RFX245 | 25 | 60 | 3mm | 8 | 1,10 |
| 3860678 | BT40BRFX320060M | RFX320 | 32 | 60 | 4mm | 12 | 1,10 |
| 3860679 | BT40BRFX420060M | RFX420 | 42 | 60 | 5mm | 20 | 1,20 |
| 3860680 | BT40BRFX550065M | RFX550 | 55 | 65 | 6mm | 25 | 1,30 |
NOTE: Do not overtorque actuation screw; use torque recommendations referenced above. Supplied with actuation mechanism and sealing ring. For retention knobs, see page J33.
