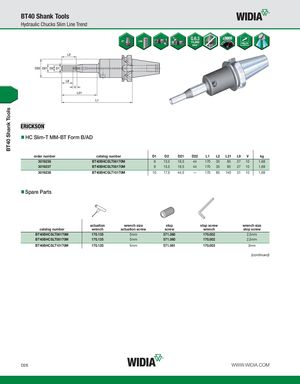

HC Slim-T MM-BT Form B/AD
| order number | catalog number | D1 | D2 | D21 | D22 | L1 | L2 | L21 | L9 | V | kg |
| 3019236 | BT40BHCSLT06170M | 6 | 13,5 | 19,5 | 44 | 170 | 35 | 85 | 27 | 10 | 1,68 |
| 3019237 | BT40BHCSLT08170M | 8 | 15,5 | 19,5 | 44 | 170 | 35 | 85 | 27 | 10 | 1,69 |
| 3019238 | BT40BHCSLT10170M | 10 | 17,5 | 44,5 | — | 170 | 85 | 145 | 31 | 10 | 1,68 |
Spare Parts
| catalog number | actuation wrench | wrench size actuation screw | stop screw | stop screw wrench | wrench size stop screw |
| BT40BHCSLT06170M | 170.135 | 5mm | 571.060 | 170.002 | 2,5mm |
| BT40BHCSLT08170M | 170.135 | 5mm | 571.060 | 170.002 | 2,5mm |
| BT40BHCSLT10170M | 170.135 | 5mm | 571.061 | 170.003 | 3mm |
(continued)
