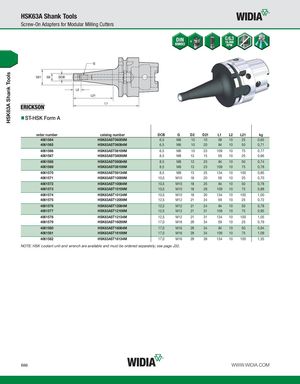

Каталог Widia инструментальная оснастка - страница 442
Навигация
Каталог Widia достижения 2021
Брошюра Widia решения для аэрокосмической промышленности
Брошюра Widia техническое руководство
Каталог Widia токарный инструмент 2020
Каталог Widia цельные концевые фрезы
Каталог Widia техническое руководство по разверткам
ST-HSK Form A
| order number | catalog number | DCB | G | D2 | D21 | L1 | L2 | L21 | kg |
| 4061564 | HSK63AST06059M | 6,5 | M6 | 10 | 10 | 59 | 10 | 25 | 0,65 |
| 4061565 | HSK63AST06084M | 6,5 | M6 | 10 | 20 | 84 | 10 | 50 | 0,71 |
| 4061566 | HSK63AST06109M | 6,5 | M6 | 10 | 23 | 109 | 10 | 75 | 0,77 |
| 4061567 | HSK63AST08059M | 8,5 | M8 | 13 | 15 | 59 | 10 | 25 | 0,66 |
| 4061568 | HSK63AST08084M | 8,5 | M8 | 13 | 23 | 84 | 10 | 50 | 0,74 |
| 4061569 | HSK63AST08109M | 8,5 | M8 | 13 | 23 | 109 | 10 | 75 | 0,78 |
| 4061570 | HSK63AST08134M | 8,5 | M8 | 13 | 25 | 134 | 10 | 100 | 0,85 |
| 4061571 | HSK63AST10059M | 10,5 | M10 | 18 | 20 | 59 | 10 | 25 | 0,70 |
| 4061572 | HSK63AST10084M | 10,5 | M10 | 18 | 25 | 84 | 10 | 50 | 0,78 |
| 4061573 | HSK63AST10109M | 10,5 | M10 | 18 | 28 | 109 | 10 | 75 | 0,88 |
| 4061574 | HSK63AST10134M | 10,5 | M10 | 18 | 30 | 134 | 10 | 100 | 1,00 |
| 4061575 | HSK63AST12059M | 12,5 | M12 | 21 | 24 | 59 | 10 | 25 | 0,72 |
| 4061576 | HSK63AST12084M | 12,5 | M12 | 21 | 24 | 84 | 10 | 50 | 0,78 |
| 4061577 | HSK63AST12109M | 12,5 | M12 | 21 | 31 | 109 | 10 | 75 | 0,95 |
| 4061578 | HSK63AST12134M | 12,5 | M12 | 21 | 31 | 134 | 10 | 100 | 1,05 |
| 4061579 | HSK63AST16059M | 17,0 | M16 | 29 | 34 | 59 | 10 | 25 | 0,79 |
| 4061580 | HSK63AST16084M | 17,0 | M16 | 29 | 34 | 84 | 10 | 50 | 0,94 |
| 4061581 | HSK63AST16109M | 17,0 | M16 | 29 | 34 | 109 | 10 | 75 | 1,09 |
| 4061582 | HSK63AST16134M | 17,0 | M16 | 29 | 39 | 134 | 10 | 100 | 1,35 |
NOTE: HSK coolant unit and wrench are available and must be ordered separately; see page J32.
