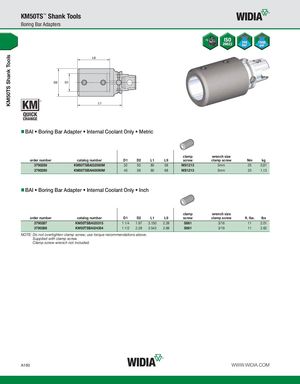

KM50TS Shank Tools KM50TS™ Shank Tools Boring Bar Adapters BAI • Boring Bar Adapter • Internal Coolant Only • Metric clamp wrench size order number catalog number D1 D2 L1 L9 screw clamp screw Nm kg 3790289 KM50TSBAI32080M 32 50 80 58 MS1213 5mm 25 0,91 3790290 KM50TSBAI40090M 40 58 90 68 MS1213 5mm 25 1,13 BAI • Boring Bar Adapter • Internal Coolant Only • Inch clamp wrench size order number catalog number D1 D2 L1 L9 screw clamp screw ft. lbs. lbs 3790287 KM50TSBAI20315 1 1/4 1.97 3.150 2.28 S861 3/16 11 2.01 3790288 KM50TSBAI24354 1 1/2 2.28 3.543 2.68 S861 3/16 11 2.62 NOTE: Do not overtighten clamp screw; use torque recommendations above. Supplied with clamp screw. Clamp screw wrench not included. A160 WWW.WIDIA.COM
